제품 상세 정보:
결제 및 배송 조건:
|
| 철사: | 20AWG, 순동 | J1939 여성 플러그: | Deutsch HD16-9-1939S-P080에 해당합니다 |
|---|---|---|---|
| J1939 암 플러그의 타입: | 유형 2 | J1939 수컷 플러그: | 도이치 HD10-9-1939P-P080의 동등물 |
| J1939 수컷 플러그의 유형: | 유형 2 | OBD2 암컷 플러그: | KET 터미널과 함께 |
| 핀 또는 단말기: | 구리, 니켈 또는 금으로 칠한 | 작업 온도: | -25 ℃ ~ +85 ℃ |
| 강조하다: | j1939 y 케이블,J1939 트럭 OBD GPS,j1939에서 obd2까지 |
||

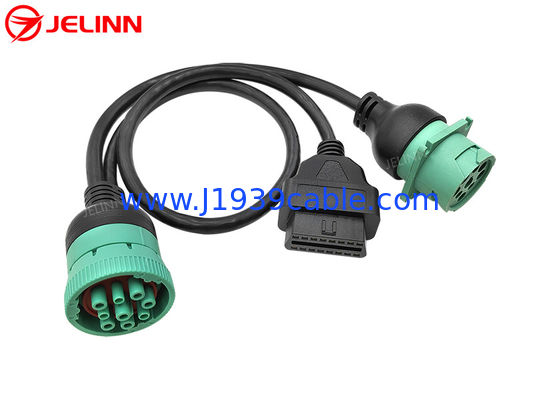

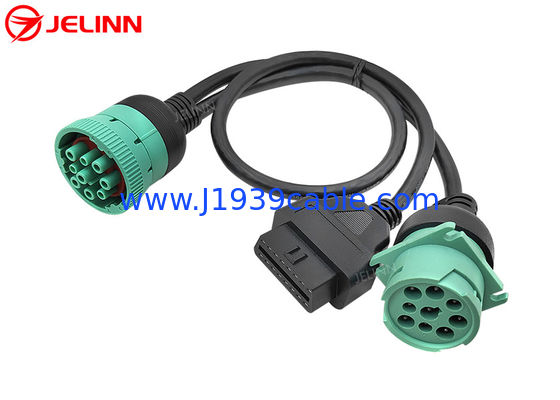

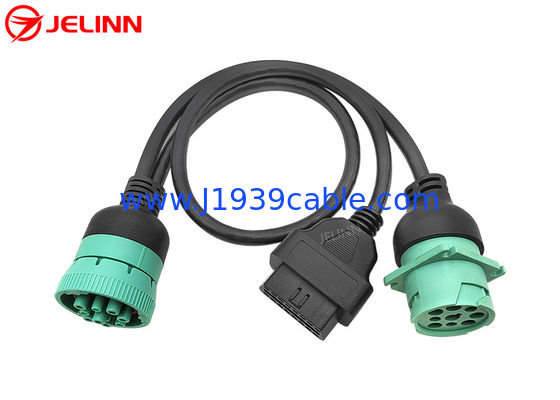

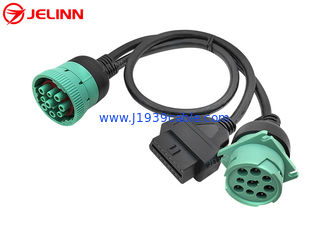

J1939 9 핀에서 OBD 2 OBD2 16 핀 스플리터 Y 케이블 9 핀 스플리터 와이어 트럭 GPS용 배열
사양
| J1939 여성 커넥터 | 독일어 HD16-9-1939S-P080의 동등 |
| J1939 여성 커넥터 유형 | 2형 |
| J1939 수컷 커넥터 | 독일 HD10-9-1939P의 동등-P080 |
| J1939 남성 연결 장치의 유형 | 2형 |
| OBD2 여성 커넥터 | KET 터미널 |
| 유선 | 20AWG, 순수한 구리 |
| J1939 커넥터의 재료 | PA66 + 유리섬유 |
| OBD2 커넥터의 재료 | PA66 |
| 핑 할당 또는 핑 아웃 | 맞춤형 |
| 케이블 길이 | 맞춤형 |
| 피너 또는 터미널 | 구리, 니켈 또는 금으로 칠한 |
| 접촉 저항 | 최대 3오름 |
| 단열 저항 | 5M 오름 분. |
| 작업 온도 | -25°C ~ +85°C |
| 테스트 | 100% 개방형, 단축 및 오전화 테스트 |
| 시험 전압 | DC300V 5M 오름/10ms |
| 보증 | 1년 |
J1939의 끝 여성 및 남성 플러그는 넘쳐나기 모양이 될 수 있습니다.당신의 필요에 따라
과형
과형되지 않은 것
의독일어 9 핀여성 커넥터는 타입 2이므로 핀 F는 핀 C와 핀 J처럼 작은 지름입니다. 타입 2 J1939 여성 커넥터는 타입 1 또는 타입 2 J1939 남성 커넥터에 삽입 될 수 있습니다.
OBD2 여성 커넥터는 KET 단말기가 있어 OBD2 여성 커넥터가 더 견딜 수 있습니다.
핑 할당 또는 핑 아웃
일반적으로, 핀 할당 또는 핀 아웃은 다음과 같습니다 (4 개의 핀을 연결):
| OBD2 여성 | 신호 | J1939 여성 | J1939 남성 |
| 4 또는 5 | 토지 | A | A |
| 16 | 배터리 | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
가끔은핀 할당 또는 핀 아웃 또한 이렇게 될 수 있습니다 ((6 핀연결해야 합니다):
| OBD2 여성 | 신호 | J1939 여성 | J1939 남성 |
| 4 또는 5 | 토지 | A | A |
| 16 | 배터리 | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
가끔은핀 할당 또는 핀 아웃도 이렇게 될 수 있습니다 (6 핀연결해야 합니다):
| OBD2 여성 | 신호 | J1939 여성 | J1939 남성 |
| 4 또는 5 | 토지 | A | A |
| 16 | 배터리 | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
6선 케이블은 J1708 라인을 위한 배선도 포함합니다.때로는 추가 된 라인이 일부 GPS 추적기의 작동에 방해 할 수 있기 때문에 연결하지 않는 것이 좋습니다..
핀 할당 또는 핀 아웃 또한 필요에 따라 사용자 정의 될 수 있습니다.
적용
이 케이블은 연결하는 데 사용됩니다텔레매틱스 또는 함대 관리 장치GPS 추적기 또는 ELD는 J1939 9 핀 원형 Deutsch 포트를 갖춘 상업용 차량에 적용됩니다.
이 케이블은 또한 OBD2 진단 장치 또는 스캐너 (적절한 소프트웨어와 함께) 를 둥근 J1939 커넥터에 연결할 수 있습니다.대부분의 OBD2 소프트웨어와 스캐너는 PID를 읽는 데 기반을 둔다는 것을 명심하십시오.J1939는 PGN 기반의 프로토콜이며, 각 PGN에는 여러 개의 매개 변수가 포함되어 있습니다. 이 어댑터와 작동하려면 스캔 도구가 PGN을 처리 할 수 있어야합니다.
