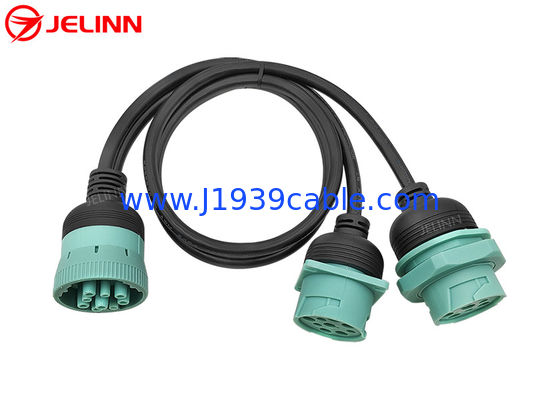

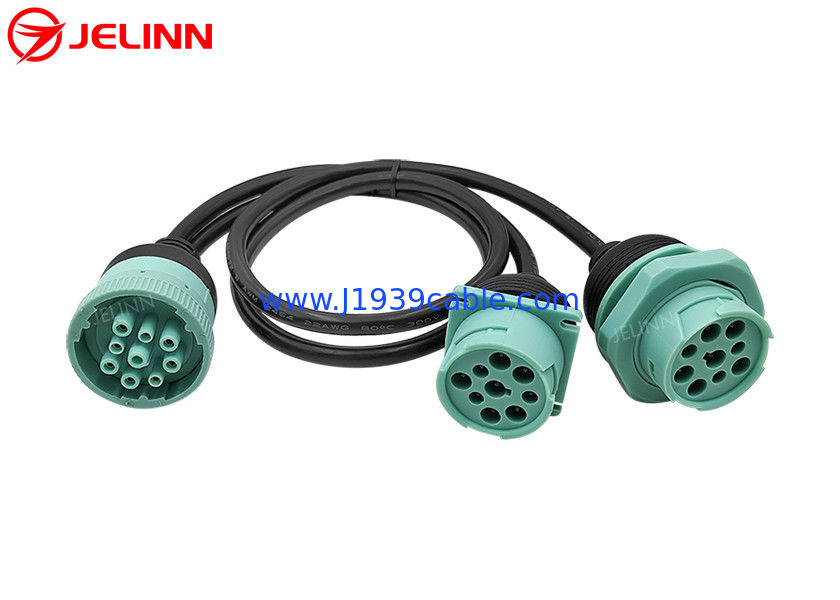

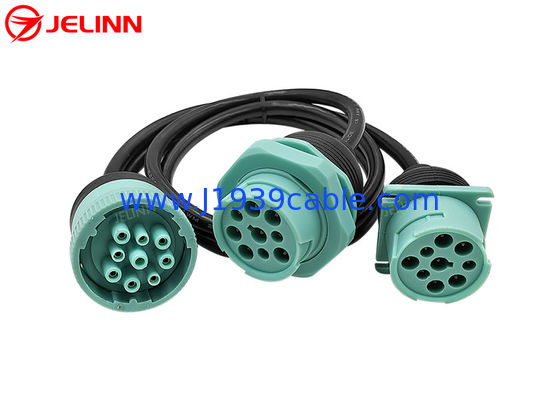

독일어 9 핀 J1939 커넥터 남성 여성 스플릿 Y 케이블

독일어 9 핀 J1939 커넥터 남성 여성 스플릿 Y 케이블


사양

9핀 J1939 여성 소켓은 잠금 고리가 있습니다.9-핀 J1939 남성 용기에 연결 된 후 올바른 위치에 잠금 고리를 회전하면 커넥터가 실수로 연결되지 않습니다..

Deutsch 9-Pin J1939의 끝은 여성과 남성 플러그가 오버 폼형이 될 수 있습니다.당신의 필요에 따라. 끝을 overmolded 경우, 케이블은더 견고하고 내구성이 높습니다. 과잉 폼을 입지 않으면 원료와 노동 비용이 절감되기 때문에 가격이 낮을 수 있습니다.

과형

과형되지 않은 것

의독일어 9 핀 J1939이 케이블의 여성 커넥터는 타입 2입니다. 그래서 핀 F는 핀 C와 핀 J처럼 작은 지름입니다.타입 2 J1939 9 핀 여성 커넥터는 타입 1 또는 타입 2 J1939 9-Pn 남성 용기에 삽입될 수 있습니다..


핑 할당 또는 핑 아웃

대부분의 경우, J1939 남성 및 여성 연결 장치의 모든 9 핀은 유선, 그래서 케이블에 20AWG의 9 개의 케이블이 있습니다.원료와 노동 비용이 낮기 때문에 가격이 낮을 수 있습니다..

핀 할당 또는 핀 아웃 또한 귀하의 필요에 따라 사용자 정의 될 수 있습니다.


적용


트럭에는 9-핀 J1939 진단 포트가 하나만 있습니다. 9-핀 J1939 포트를 가진 두 장비를 동시에 트럭에 연결하려면 이 Deutsch 9 Pin J1939 Split Y 케이블이 필요합니다.ELD (전자 로깅 장치) 를 연결할 수 있습니다., 진단 장치 또는 스캐너 또는 오류 코드 리더 트럭에.

이 Deutsch 9 Pin J1939 Split Y 케이블은 포트 이전 또는 여러 장치의 연결을 허용합니다. This Y cable is for heavy duty commercial vehicles (such as some Freightliner Cascadias and others) that have the J1939 9 pin diagnostic port adjacent to the clutch pedal or in some other inconvenient location또한 여러 장치가 J1939 9 핀 진단 포트에 연결되어야하는 상업용 차량에 사용됩니다. 이 케이블은 J1939 진단 포트를 분리 할 수 있습니다.하나의 포트가 원래 위치로 이동하고 다른 하나는 ELD 또는 9-Pin J1939 포트가있는 다른 장치로 이동합니다..
