제품 상세 정보:
결제 및 배송 조건:
|
| 철사: | 18AWG, 순수한 구리 | J1939 여성 커넥터: | Deutsch HD16-9-1939S-P080에 해당합니다 |
|---|---|---|---|
| J1939 여성 커넥터의 유형: | 유형 2 | J1939 수컷 리셉터클 1: | 도이치 HD10-9-1939P-P080의 동등물 |
| J1939 수컷 리셉터클 2: | Deutsch HD10-9-1939P-BP03에 해당합니다 | J1939 수컷 리셉터클의 유형: | 유형 2 |
| 테스트: | 100% 개방형, 짧은 및 잘못된 와이어 테스트 | 시험 전압: | DC300V 5M ohm/10ms |
| 강조하다: | J1939 스플리터 케이블,스레드 J1939 Y 케이블,Deutsch 9 핀 j1939 어댑터 케이블 |
||

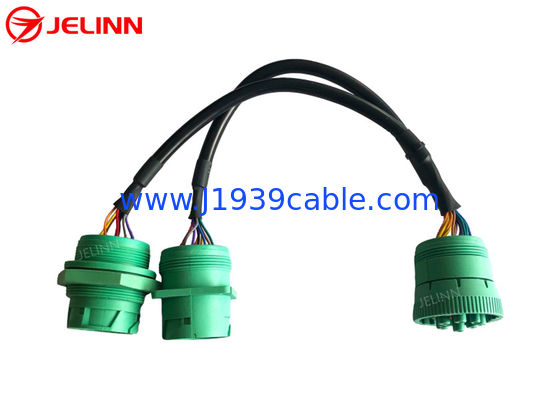

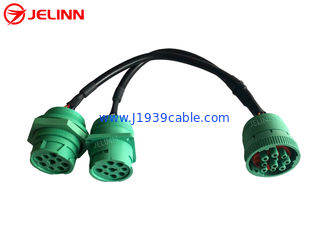

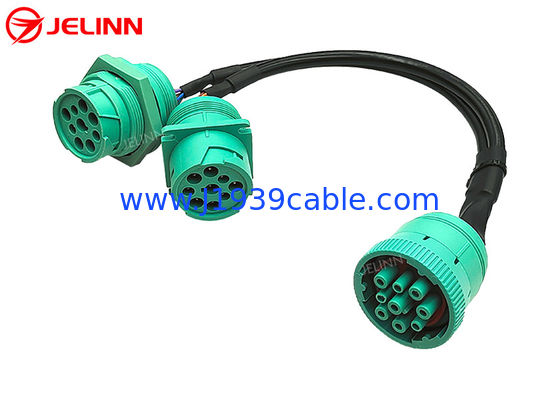

녹색 Deutsch 9 핀 J1939 여성에서 J1939 남성 사각형 플랜지 및 스레드 J1939 남성 스플릿 Y 케이블
사양
| J1939 여성 커넥터 | 독일어 HD16-9-1939S-P080의 동등 |
| J1939 여성 커넥터 유형 | 2형 |
| J1939 남성 용기 1 | 독일 HD10-9-1939P-P080의 동등 |
| J1939 남성 용기 2 | 독일 HD10-9-1939P-BP03의 동등 |
| J1939 남성 용기 유형 | 2형 |
| 유선 | 18AWG, 순수한 구리 |
| J1939 커넥터의 재료 | PA66 + 유리섬유 |
| 핀 할당 또는 핀 아웃 | 맞춤형 |
| 케이블 길이 | 맞춤형 |
| 피너 또는 터미널 | 구리, 니켈 또는 금으로 칠한 |
| 접촉 저항 | 최대 3오름 |
| 단열 저항 | 5M 오름 분. |
| 작업 온도 | -25°C ~ +85°C |
| 테스트 | 100% 개방형, 단축 및 오전화 테스트 |
| 시험 전압 | DC300V 5M 오름/10ms |
| 보증 | 1년 |
우리는 커넥터, 소켓, 플러그 및 용기에 플라스틱 폼을 열었습니다. 18AWG 순수한 구리 품질의 가이드가 이 케이블을 제조하는 데 사용됩니다.우리는 항상 우수한 연결성과 내구성을 가진 케이블을 만들 수 있습니다..
J1939 여성 커넥터에는 잠금 고리가 있습니다. 연결 후 잠금 고리를 회전하면 커넥터가 실수로 연결되지 않습니다.
독일 9 핀의 끝 여성 및 남성 플러그 당신의 필요에 따라 overmolded 또는 될 수 있습니다. 끝을 overmolded 경우, 케이블은 더 견고하고 내구성 있습니다.원료와 노동 비용이 절감되기 때문에 가격이 낮을 수 있습니다..
과형
과형되지 않은 것
의독일어 9 핀이 케이블의 여성 커넥터는 타입 2이므로 핀 F는 핀 C와 핀 J와 같이 작은 지름이 있습니다. 타입 2 J1939 여성 커넥터는 타입 1 또는 타입 2 J1939 남성 용기에 삽입 될 수 있습니다.
그 중 하나는J1939 남성 용기패커 트럭 (켄워스, 피터빌트, 웨스턴 스타) 에서 흔히 볼 수 있는 스레드 자무트 마운트 스타일.
핀 할당 또는 핀 아웃
대부분의 경우,J1939 남성 및 여성 커넥터19AWG의 9개의 전선이 케이블에 연결되어 있습니다. 9개의 핀을 모두 연결할 필요가 없다면 원료와 노동 비용이 낮기 때문에 가격이 낮을 수 있습니다.
핀 할당 또는 핀 아웃 또한 귀하의 필요에 따라 사용자 정의 될 수 있습니다.
적용
트럭에는 J1939 진단 포트가 하나만 있습니다. J1939 포트를 가진 두 장비를 트럭에 동시에 연결하려면 이 Deutsch 9 Pin J1939 Split Y 케이블이 필요합니다.전자 기록 장치 (ELD) 를 연결할 수 있습니다., 예를 들어 Cummins ZED, Garmin eLog 또는 KeepTruckin ELD), 진단 장치 또는 스캐너 또는 오류 코드 리더를 트럭에 연결합니다.
이 Deutsch 9 Pin J1939 Split Y 케이블은 포트 이전 또는 여러 장치의 연결을 허용합니다. This Y cable is for heavy duty commercial vehicles (such as some Freightliner Cascadias and others) that have the J1939 9 pin diagnostic port adjacent to the clutch pedal or in some other inconvenient location또한 여러 장치가 J1939 9 핀 진단 포트에 연결되어야 하는 상업용 차량입니다. 이 Y 케이블은 J1939 진단 포트를 분리합니다.원래 위치에 있는 J1939 포트 하나를 허용하고 다른 하나는 J1939 포트가 있는 ELD 또는 다른 장치에 연결.
이 케이블은 Kenworth, International, Freightliner, Isuzu, Hino, Mack, Peterbilt, Oshkosh, Sterling, Volvo, Workhorse, Navist 및 Western Star와 같은 대부분의 디젤 트럭에서 사용할 수 있습니다.
