제품 상세 정보:
결제 및 배송 조건:
|
| 철사: | 20AWG, 순동 | J1939 여성 플러그: | Deutsch HD16-9-1939S-P080에 해당합니다 |
|---|---|---|---|
| J1939 암 플러그의 타입: | 유형 2 | J1939 수컷 플러그: | 도이치 HD10-9-1939P-P080의 동등물 |
| J1939 수컷 플러그의 유형: | 유형 2 | OBD2 암컷 플러그: | KET 터미널과 함께 |
| 강조하다: | j1939 OBD2,j1939에서 obd2까지,j1939 남성 여성 OBD2 |
||

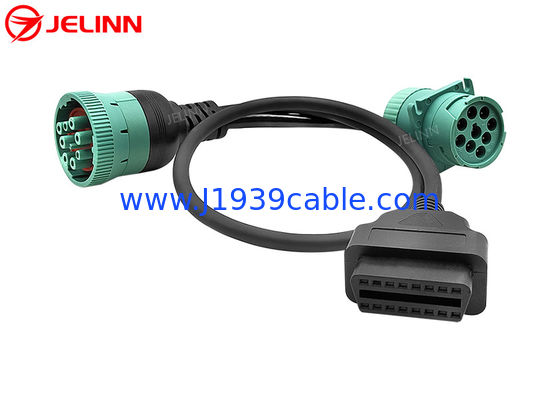

Deutsch J1939 남성 여성 OBD 2 OBD2 커넥터 스플리터 Y 케이블

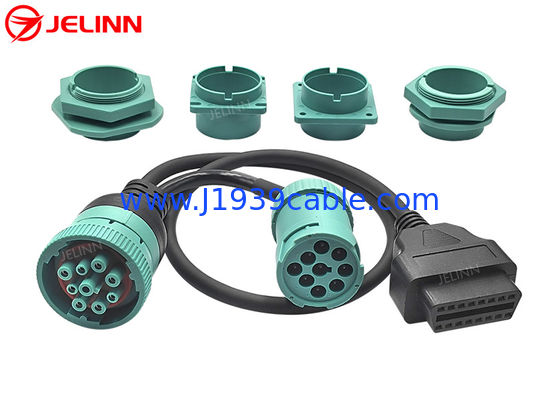

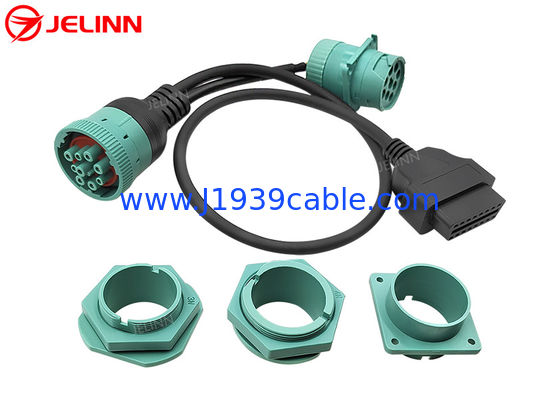

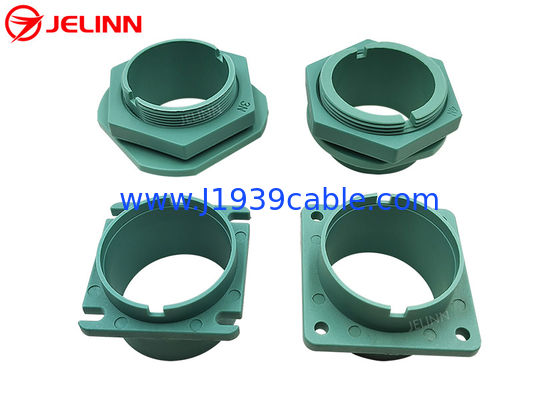

4 가지 다른 패널 장착 브래킷
사양
| J1939 여성 플러그 | 독일어 HD16-9-1939S-P080의 동등 |
| J1939 여성 플러그 유형 | 2형 |
| J1939 남성 플러그 | 독일 HD10-9-1939P-P080의 동등 |
| J1939 남성 플러그 유형 | 2형 |
| OBD2 여성 플러그 | KET 터미널 |
| 유선 | 20AWG, 순수한 구리 |
| J1939 플러그 재료 | PA66 + 유리섬유 |
| OBD2 OBDII 플러그 재료 | PA66 |
| 핑 할당 또는 핑 아웃 | 맞춤형 |
| 케이블 길이 | 맞춤형 |
| 보증 | 1년 |
J1939의 끝 여성 및 남성 플러그가 과형 또는 그렇지 않을 수 있습니다.당신의 필요에 따라
J1939 여성 플러그는 타입 2이기 때문에 핀 F는 핀 C와 핀 J와 같은 작은 지름이 있습니다. 타입 2 J1939 여성 플러그는 타입 1 또는 타입 2 J1939 남성 플러그와 호환될 수 있습니다.
OBD2 여성 플러그에는 KET 단말기가 있어 OBD2 여성 플러그가 더 견딜 수 있습니다.
핑 할당 또는 핑 아웃
일반적으로, 핀 할당 또는 핀 아웃은 다음과 같습니다 (4 개의 핀을 연결):
| OBD2 여성 | 신호 | J1939 여성 | J1939 남성 |
| 5 | 토지 | A | A |
| 16 | 배터리 | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
가끔은핀 할당 또는 핀 아웃도 이렇게 될 수 있습니다 (6 핀연결해야 합니다):
| OBD2 여성 | 신호 | J1939 여성 | J1939 남성 |
| 5 | 토지 | A | A |
| 16 | 배터리 | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
6선 케이블은 J1708 라인을 위한 배선도 포함합니다.때로는 추가 된 라인이 일부 GPS 추적기의 작동에 방해 할 수 있기 때문에 연결하지 않는 것이 좋습니다..
핀 할당 또는 핀 아웃 또한 귀하의 필요에 따라 사용자 정의 될 수 있습니다.
적용
이것은 J1939 원형 Deutsch 9 핀 여성 커넥터, J1939 Deutsch 9 핀 남성 사이의 케이블입니다커넥터와 OBD2 스타일의 16핀 커넥터 (자동차 측면의 여성 - OBD2 테스트 커넥터와 맞물려) J1939 +/- 데이터 라인은 CAN +/- 라인에 연결됩니다.전기와 지상선도 연결되어 있습니다..
일반적인 응용 프로그램은 연결텔레매틱스 또는 함대 관리 장치GPS 추적기와 ELD를 9핀 둥근 Deutsch 커넥터가 있는 차량으로
이 케이블은 또한 OBD2 진단 장치 또는 스캐너 (적절한 소프트웨어와 함께) 를 둥근 J1939 커넥터에 연결할 수 있게 합니다.대부분의 OBD2 소프트웨어와 스캐너는 PID를 읽는 데 기반을 둔다는 것을 명심하십시오.J1939는 PGN 기반 프로토콜이며, 각 PGN에는 여러 개의 매개 변수가 포함되어 있습니다. 이 케이블과 작동하려면 스캔 도구가 PGN을 처리 할 수 있어야합니다.
