제품 상세 정보:
결제 및 배송 조건:
|
OBD2 수컷 플러그의 핀: | 구리, 니켈 또는 금으로 칠한 | OBD2 여성 커넥터의 터미널: | 구리, 니켈 또는 금으로 칠한 |
---|---|---|---|
테스트: | 100% 열린, 짧고 미스 와이어 테스트 | 시험 전압: | DC300V 5M ohm/10ms |
강조하다: | 오브디 splitter,OBD 2 스플리터 케이블,OBD 케이블 스플리터 |
OBD 2 OBD2 스플리터 Y 케이블 마즈다 미쓰비시 자동차용 16 핀
사양
OBD2 수컷 플러그 | 표준 |
OBD2 남성 플러그 핀 | 구리, 니켈 또는 금으로 칠한 |
OBD2 남성 플러그의 오버 폼 | 직선 |
현대와 기아 OBD2 여성 커넥터 | 원본의 동등 |
일반 OBD2 여성 연결 장치 | 표준, KET 터미널 |
OBD2 여성 연결 장치의 단말기 | 구리, 니켈 또는 금으로 칠한 |
OBD2 여성 연결 장치의 오버 폼 | 직선 |
오버 폼드 부품의 재료 | PVC |
케이블 모양 | 둥글다 |
유선 | 26AWG, 순수한 구리 |
OBD2 남성 및 여성 연결 장치의 재료 | PA66 |
핑 할당 또는 핑 아웃 | 맞춤형 |
케이블 길이 | 맞춤형 |
접촉 저항 | 최대 3오름 |
단열 저항 | 5M 오름 분. |
작업 온도 | -25°C ~ +85°C |
테스트 | 100% 개방형, 단선 및 미스 와이드 테스트 |
시험 전압 | DC300V 5M 오름/10ms |
보증 | 1년 |

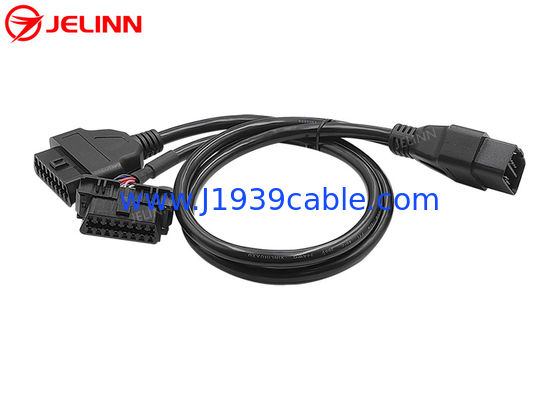

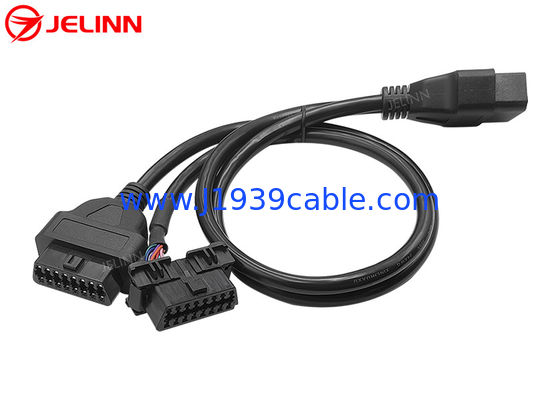

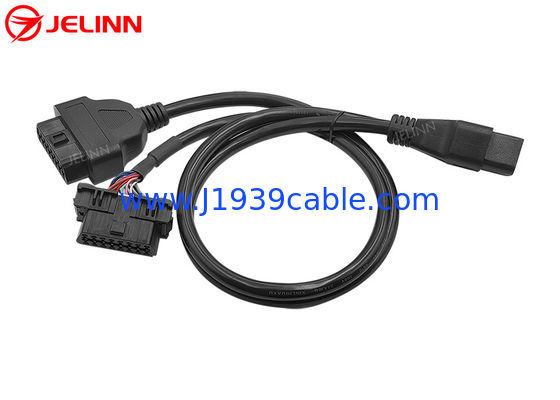

이것은 Y 케이블입니다. 3개의 끝을 가진 OBD2 남성 플러그, 대용형 현대와 기아 OBD2 여성 커넥터와 일반 OBD2 여성 커넥터
일반적인 OBD2 OBDII J1962 여성 커넥터는 고품질 견딜 수 있는 KET 터미널이 있습니다.장치가 자주 연결되고 연결되지 않는 테스트 또는 진단 환경에 더 적합합니다..
16-핀 OBD2 OBDII 여성 및 남성 커넥터의 끝에있는 과형 플라스틱 주입 부분은 케이블이 곧게 나오도록합니다.
우리는 OBD2 OBDII 여성 및 남성 커넥터의 끝을 위해 다른 오버 폼을 만들 수 있습니다. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, 우리는 할 수 있고 우리는 합리적인 요금으로 당신을 위해 새로운 오버 폼을 만들 수 있습니다. 더 나아가, 우리는 주문 양이 5000 pcs 또는 더 이상인 한 무료로 만들 수 있습니다.
핑 할당 또는 핑 아웃
핀 할당 또는 핀 아웃은 다음과 같습니다.
OBD2 수컷 플러그 | 현대와 기아 OBD2 여성 커넥터 | 일반 OBD2 여성 연결 장치 |
1 | 1 | / |
2 | 2 | 2 |
3 | 3 | / |
4+5 | 4+5 | 4+5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | / |
9 | 9 | / |
10 | 10 | 10 |
11 | 11 | / |
12 | 12 | / |
13 | 13 | / |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
이 핀 아웃에 관해서는, OBD2 OBDII 남성 및 여성 커넥터의 핀 4 및 핀 5은 짧은 전선으로 연결되어 있습니다. 주요 케이블의 검은 전선은 핀 4 또는 핀 5에 연결되어 있습니다.9개의 핀이 연결되어 있습니다., 그러나 OBD2 남성 플러그에서 일반 OBD2 여성 커넥터에 케이블에 26AWG의 8 개의 케이블이 있습니다.그래서 케이블에 26AWG의 16 개의 케이블이 있습니다 OBD2 남성 플러그에서 현대와 기아 OBD2 여성 커넥터.
핀 할당 또는 핀 아웃도 이렇게 될 수 있습니다:
OBD2 수컷 플러그 | 현대와 기아 OBD2 여성 커넥터 | 일반 OBD2 여성 연결 장치 |
1 | 1 | 1 |
2 | 2 | 2 |
3 | 3 | 3 |
4 | 4 | 4 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | 8 |
9 | 9 | 9 |
10 | 10 | 10 |
11 | 11 | 11 |
12 | 12 | 12 |
13 | 13 | 13 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
이 핀에 관해서는, OBD2 OBD 남성 및 여성 커넥터의 16개의 핀 모두 유선으로 연결되어 있습니다. 그래서 두 케이블 모두 26AWG의 16개의 유선이 있습니다.
핀 할당 또는 핀 아웃 또한 필요에 따라 사용자 정의 할 수 있습니다. 더 많은 핀을 연결 할 필요가 없다면,우리는 당신이 필요한 필요한 핀을 연결하는 것을 제안합니다 원료와 노동 비용이 낮기 때문에 가격이 더 낮을 수 있습니다.
적용
이 Y 케이블은 연결하는 데 사용됩니다텔레매틱스, IoV 장치, 플래크 관리 장치, OBD2 GPS 추적기, OBD2 CAN 프로그래밍 도구, ECU 튜닝 도구 또는 차량 성능 튜닝 도구로 차량의 16 핀 OBD2 여성 진단 포트.
이 OBD2 OBDII Y 케이블은 여러 개의 텔레매틱스 또는 IoV 장치의 포트 이전 또는 연결을 허용합니다. Take the original Hyundai and Kia OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Hyundai and Kia OBD2 female diagnostic port. Y 끝의 한 끝에 바프로 교체 현대와 기아 OBD2 여성 커넥터를 설치 다시 자동차에 OBD2 여성 진단 포트의 원래 위치로.그러면 당신은 Y 끝의 다른 끝에 일반적인 OBD2 여성 커넥터에 텔레매틱스 또는 IoV 장치를 연결할 수 있습니다. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future만약 당신이 대체 현대와 기아 OBD2 여성 커넥터를 사용할 수 있도록 하 고 다음 일반적인 OBD2 여성 커넥터에 연결 된 텔레매틱스 또는 IoV 장치를 숨기면,그러면 아무도 당신이 패널을 열지 않고 이러한 장치를 설치 한 것을 알 수 없습니다.
이 케이블은 또한 OBD2 진단 장치 또는 스캐너 또는오류 코드 리더(적절한 소프트웨어와 함께)
