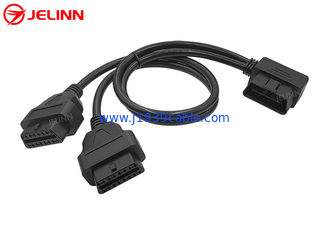

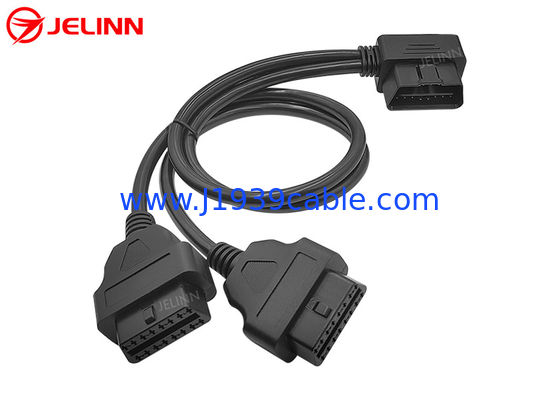

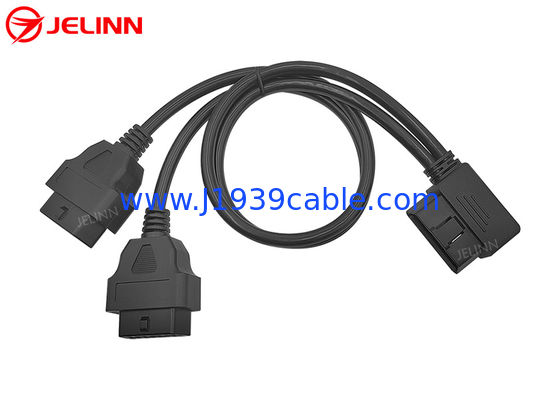

OBD2 OBDII 16 핀 직각 남성 - 이중 여성 원형 분할 Y 케이블

OBD2 OBDII 16 핀 직각 남성 - 이중 여성 원형 분할 Y 케이블

OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable
OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable
video play

큰 이미지 :  OBD2 OBDII 16 핀 직각 남성 - 이중 여성 원형 분할 Y 케이블 최고의 가격

제품 상세 정보:
원래 장소: 중국
브랜드 이름: OEM
인증: RoHS
모델 번호: OBD2 OBDII
결제 및 배송 조건:
최소 주문 수량: 100 PC를
가격: Please email us for prices
포장 세부 사항: PE 부대와 그 후에 판지
배달 시간: 3-30 작업 일
지불 조건: T/T, Payoneer, 서부 동맹, PayPal, L/C
공급 능력: 매달 50000 PC
상세 제품 설명
OBD2 수컷 플러그의 핀: 구리, 니켈 또는 금으로 칠한 OBD2 여성 커넥터의 터미널: 구리, 니켈 또는 금으로 칠한
테스트: 100% 열린, 짧고 미스 와이어 테스트 철사: 26awg, 순수한 구리
OBD2 남성 플러그의 오버 몰: 직각 90도 과잉 모드 부분의 자료: PVC
강조하다:

OBD 분배기

,

OBDII 분배기 케이블

,

J1962 Y 분배기

OBD2 OBDII 16 핀 오른쪽 각성 남성에서 이중 여성 둥근 스플릿 Y 케이블


사양



OBD2 수컷 플러그 표준
OBD2 남성 플러그 핀 구리, 니켈 또는 금으로 칠한
OBD2 남성 플러그의 오버 폼 직각 90도
OBD2 여성 커넥터 표준
OBD2 여성 연결 장치의 단말기 구리, 니켈 또는 금으로 칠한
OBD2 여성 커넥터의 오버 폼 직선
오버 폼드 부품의 재료 PVC
케이블 모양 둥글다
유선 26AWG, 순수한 구리
OBD2 남성 및 여성 연결 장치의 재료 PA66
핑 할당 또는 핑 아웃 맞춤형
케이블 길이 맞춤형
접촉 저항 최대 3오름
단열 저항 5M 오름 분.
작업 온도 -25°C ~ +85°C
테스트 100% 개방형, 단선 및 미스 와이드 테스트
시험 전압 DC300V 5M 오름/10ms
보증 1년


이것은 Y 케이블입니다. 3개의 끝에는 남성 OBD2 플러그와 두 개의 여성 OBD2 커넥터가 있습니다.



OBD2 OBDII 여성 커넥터는 고품질 견딜 수 있는 터미널이 있습니다.장치는 OBD2 여성 커넥터에 연결된 경우 자주 연결되고 연결되지 않는 테스트 또는 진단 환경에 더 적합합니다..


16 핀 OBD2 OBDII 여성 커넥터의 끝에서 과형 플라스틱 주입 부분이 케이블을 곧게 꺼내줍니다.



OBD2 OBDII 16 핀 직각 남성 - 이중 여성 원형 분할 Y 케이블 0




핑 할당 또는 핑 아웃

핀 할당 또는 핀 아웃은 다음과 같습니다.



OBD2 수컷 플러그 OBD2 여성 커넥터 1 OBD2 여성 커넥터 2
2 2 2
5 5 5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


이 핀에 관해서는 두 개의 원형 케이블의 검은 선이 핀 5에 연결되어 있습니다. 8개의 핀이 연결되어 있습니다. 그래서 두 개의 원형 케이블에 26AWG의 8개의 선이 있습니다.

핀 할당 또는 핀 아웃도 이렇게 될 수 있습니다:



OBD2 수컷 플러그 OBD2 여성 커넥터 1 OBD2 여성 커넥터 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


이 핀에 관해서는, OBD2 OBD 남성 및 여성 커넥터의 16개의 핀 모두 케이블이 있습니다. 그래서 두 개의 원형 케이블에 26AWG의 16개의 케이블이 있습니다.


적용

이 Y 케이블은 연결하는 데 사용됩니다텔레매틱스, M2M 장치, IoV (자동차 인터넷) 장치, 플래크 관리 장치, OBD2 GPS 추적기 또는 자동차 성능 조정 도구



각 차량에 한 개의 OBD2 여성 진단 포트가 있습니다. 두 개의 텔레매틱스 또는 IoV 장치를 차량에 있는 OBD2 남성 포트와 연결하고 싶다면이 OBD2 OBDII 두 개의 여성 분기 Y 케이블을 두 개의 여성 분기 Y 케이블을 할 수 있습니다이 Y 케이블은 원래 OBD2 여성 진단 포트를 분리합니다. 이 splitter Y 케이블의 OBD2 남성 플러그를 차량의 OBD2 여성 진단 포트에 삽입하십시오.텔레매틱스 또는 IoV 장치가 차량의 전압 (12V 또는 24V) 과 호환될 수 있는지 확인하십시오.. 중요한! 엔진을 끄고 다음 두 텔레매틱스 또는 IoV 장치를 두 OBD2 여성 커넥터에 각각 연결합니다.

이 케이블은 또한 OBD2 진단 장치 또는 스캐너 또는오류 코드 리더.
