제품 상세 정보:
결제 및 배송 조건:
|
| OBD2 수컷 플러그의 핀: | 구리, 니켈 또는 금으로 칠한 | OBD2 여성 커넥터의 터미널: | 구리, 니켈 또는 금으로 칠한 |
|---|---|---|---|
| 테스트: | 100% 열린, 짧고 미스 와이어 테스트 | 철사: | 26awg, 순수한 구리 |
| 강조하다: | OBD2 Y 케이블,J1962 Y 케이블,OBDII 스플리터 플랫 케이블 |
||
OBD2 OBDII J1962 직각 남성 24V에서 두 개의 여성 평면 Y 케이블
사양
| OBD2 수컷 플러그 | 표준 12V / 24V |
| OBD2 남성 플러그 핀 | 구리, 니켈 또는 금으로 칠한 |
| OBD2 남성 플러그의 오버 폼 | 슬림 디자인, 직각 90도 |
| OBD2 여성 커넥터 | 표준 |
| OBD2 여성 연결 장치의 단말기 | 구리, 니켈 또는 금으로 칠한 |
| OBD2 여성 연결 장치의 오버 폼 | 슬림 디자인, 직각 90도 |
| 오버 폼드 부품의 재료 | PVC |
| 케이블 모양 | 평평하고 얇은 |
| 유선 | 26AWG, 순수한 구리 |
| OBD2 남성 및 여성 연결 장치의 재료 | PA66 |
| 핑 할당 또는 핑 아웃 | 맞춤형 |
| 케이블 길이 | 맞춤형 |
| 접촉 저항 | 최대 3오름 |
| 단열 저항 | 5M 오름 분. |
| 작업 온도 | -25°C ~ +85°C |
| 테스트 | 100% 개방형, 단선 및 미스 와이드 테스트 |
| 시험 전압 | DC300V 5M 오름/10ms |
| 보증 | 1년 |

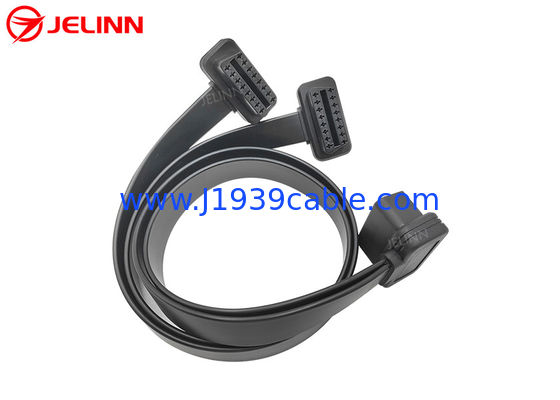

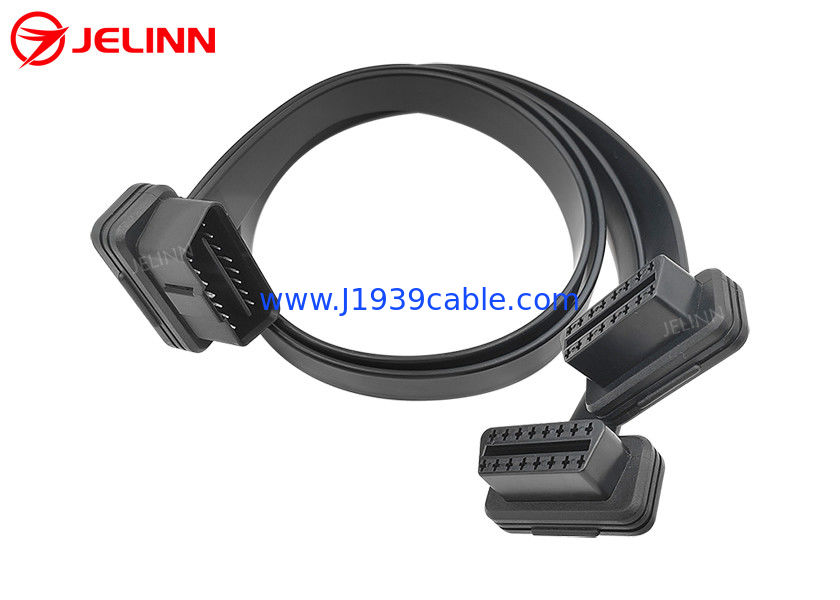

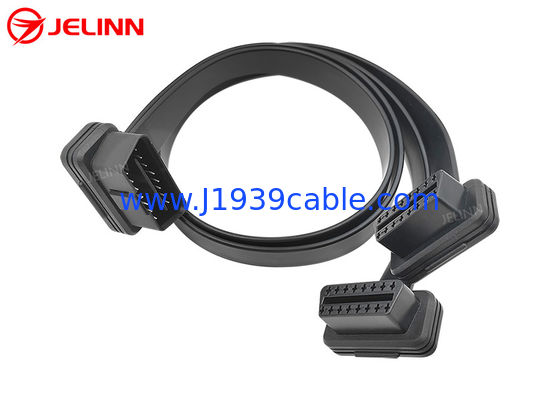

이것은 Y 케이블입니다. 3개의 끝에는 남성 OBD2 플러그와 두 개의 여성 OBD2 커넥터가 있습니다.
OBD2 OBDII 남성 플러그 중간에 바플에 틈이 있다. 이 유형의 OBD2 남성 플러그는 24V/12V 차량의 OBD2 여성 포트에 연결될 수 있다.
우리는 OBD2 OBDII 여성 및 남성 커넥터의 끝을 위해 다른 오버 폼을 만들 수 있습니다. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, 우리는 할 수 있고 우리는 합리적인 요금으로 당신을 위해 새로운 오버 폼을 만들 수 있습니다. 더 나아가, 우리는 주문 양이 5000 pcs 또는 더 이상인 한 무료로 만들 수 있습니다.
핑 할당 또는 핑 아웃
핀 할당 또는 핀 아웃은 다음과 같습니다.
| OBD2 수컷 플러그 | OBD2 여성 커넥터 1 | OBD2 여성 커넥터 2 |
| 2 | 2 | 2 |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
이 핀 아웃에 관해서는, OBD2 OBDII 남성 및 여성 커넥터의 핀 4 및 핀 5은 짧은 전선으로 연결되어 있습니다. 두 주요 케이블의 검은 전선은 핀 4 또는 핀 5에 연결되어 있습니다.9개의 핀이 연결되어 있습니다., 하지만 두 개의 주요 케이블에 26AWG의 8 개의 케이블이 있습니다.
핀 할당 또는 핀 아웃도 이렇게 될 수 있습니다:
| OBD2 수컷 플러그 | OBD2 여성 커넥터 1 | OBD2 여성 커넥터 2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
이 핀에 관해서는, OBD2 OBD 남성 및 여성 커넥터의 16개의 핀 모두 케이블이 있습니다. 그래서 두 개의 주요 케이블에 26AWG의 16개의 케이블이 있습니다.
핀 할당 또는 핀 아웃 또한 필요에 따라 사용자 정의 할 수 있습니다. 더 많은 핀을 연결 할 필요가 없다면,우리는 당신이 필요한 필요한 핀을 연결하는 것을 제안합니다 원료와 노동 비용이 낮기 때문에 가격이 더 낮을 수 있습니다.
적용
이 Y 케이블은 연결하는 데 사용됩니다텔레매틱스, IoV 장치, 플래크 관리 장치, OBD2 GPS 추적기, OBD2 CAN 프로그래밍 도구, ECU 튜닝 도구 또는 차량 성능 튜닝 도구로 차량의 16 핀 OBD2 여성 진단 포트.
각 차량에 한 개의 OBD2 여성 진단 포트가 있습니다. 두 개의 텔레매틱스 또는 IoV 장치를 차량에 있는 OBD2 남성 포트와 연결하고 싶다면이 OBD2 OBDII 두 개의 여성 분기 Y 케이블을 두 개의 여성 분기 Y 케이블을 할 수 있습니다이 Y 케이블은 원래 OBD2 여성 진단 포트를 분리합니다. 이 splitter Y 케이블의 OBD2 남성 플러그를 차량의 OBD2 여성 진단 포트에 삽입하십시오.텔레매틱스 또는 IoV 장치가 차량의 전압 (12V 또는 24V) 과 호환될 수 있는지 확인하십시오.중요한 일이야!
일부 자동차의 OBD2 OBDII 여성 진단 포트는 뚜?? 으로 덮여 있습니다.이 자동차에 OBD2 OBDII 여성 진단 포트에 몇 OBD2 텔레매틱스 또는 IoV 장치를 연결하고 설치하고 싶다면16 핀 OBD2 OBDII 여성 및 남성 커넥터의 끝에있는 과형 플라스틱 주입 부분은 케이블을 90도 직각으로 밖으로 내립니다.오버 폼은 가늘고 케이블은 평평하고 얇은 디자인입니다이 기능들은 이러한 종류의 OBD2 텔레매틱스 또는 IoV 장치를 OBD2 OBDII 여성 진단 포트에 연결하고 설치하는 것을 용이하게합니다.우리는 또한 OBD2 남성 플러그 전체 두께를 만드는 오버모드를 만들 수 있습니다 (우리는 매우 얇은 OBD2 남성 플러그를 가지고 있습니다, 세계에서 가장 얇고 표준적인 OBD2 남성 플러그) 과잉 폼핑 후 단지 19mm.이 19mm의 OBD2 남성 플러그를 오버 폼핑 후 OBD2 OBDII 여성 진단 포트에 삽입 할 수 있습니다.
이 케이블은 또한 OBD2 진단 장치 또는 스캐너 또는오류 코드 리더(적절한 소프트웨어와 함께)
