OBD 2 OBD2 스플리터 Y 케이블 J1962 포드 자동차용 16 핀 스플리트 와이어 허리

OBD 2 OBD2 스플리터 Y 케이블 J1962 포드 자동차용 16 핀 스플리트 와이어 허리


사양

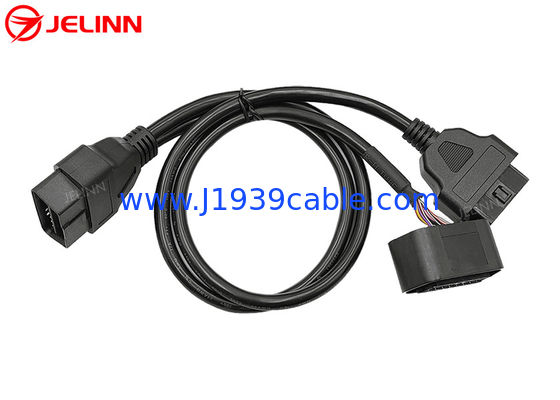

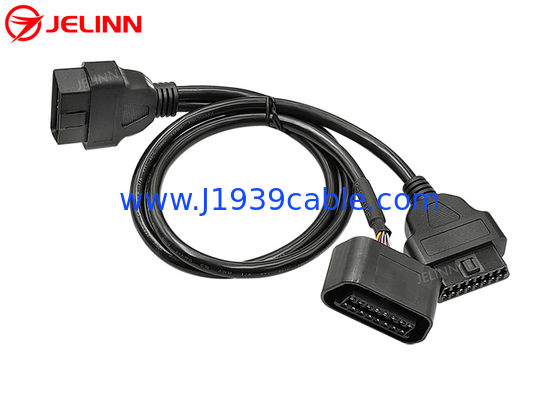

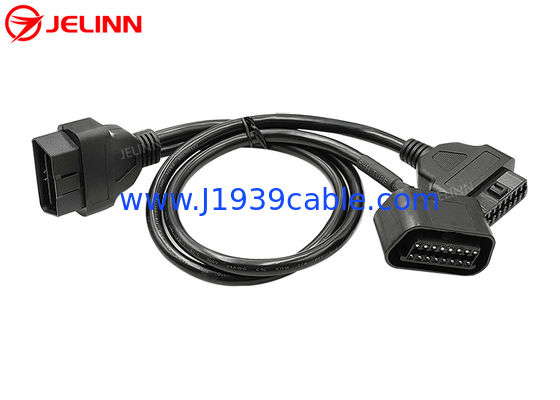

이것은 Y 케이블입니다. OBD2 남성 플러그, 대체 볼보 OBD2 여성 커넥터, 그리고 일반적인 OBD2 여성 커넥터의 3개의 끝을 가지고 있습니다.

OBD2 OBDII 남성 플러그 중간에 바플에 틈이 있다. 이 유형의 OBD2 남성 플러그는 24V/12V 차량의 OBD2 여성 포트에 연결될 수 있다.

일반적인 OBD2 OBDII J1962 여성 커넥터는 고품질 견딜 수 있는 KET 터미널이 있습니다.장치가 자주 연결되고 연결되지 않는 테스트 또는 진단 환경에 더 적합합니다..

16-핀 OBD2 OBDII 여성 및 남성 커넥터의 끝에있는 과형 플라스틱 주입 부분은 케이블이 곧게 나오도록합니다.

우리는 OBD2 OBDII 여성 및 남성 커넥터의 끝을 위해 다른 오버 폼을 만들 수 있습니다. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, 우리는 할 수 있고 우리는 합리적인 요금으로 당신을 위해 새로운 오버 폼을 만들 수 있습니다. 더 나아가, 우리는 주문 양이 5000 pcs 또는 더 이상인 한 무료로 만들 수 있습니다.



핑 할당 또는 핑 아웃

핀 할당 또는 핀 아웃은 다음과 같습니다.


이 핀에 관해서는, 두 둥근 케이블의 검은 선은 OBD2 OBDII 남성 및 여성 연결 장치의 핀 4에 연결되어 있습니다.그래서 OBD2 남성 플러그에서 일반적인 OBD2 여성 커넥터로 원형 케이블에 26AWG의 8 개의 케이블이 있습니다.OBD2 남성 플러그와 볼보 여성 커넥터의 모든 16개의 핀은 유선으로 연결되어 있습니다. 그래서 OBD2 남성 플러그와 볼보 OBD2 여성 커넥터의 케이블에는 26AWG의 16개의 유선이 있습니다.

핀 할당 또는 핀 아웃도 이렇게 될 수 있습니다:

이 핀에 관해서는, OBD2 OBD 남성 및 여성 커넥터의 16개의 핀 모두 케이블이 있습니다. 그래서 두 개의 원형 케이블에 26AWG의 16개의 케이블이 있습니다.

핀 할당 또는 핀 아웃 또한 필요에 따라 사용자 정의 할 수 있습니다. 더 많은 핀을 연결 할 필요가 없다면,우리는 당신이 필요한 필요한 핀을 연결하는 것을 제안합니다 원료와 노동 비용이 낮기 때문에 가격이 더 낮을 수 있습니다.


적용

이 Y 케이블은 연결하는 데 사용됩니다텔레매틱스, 차량 인터넷 (IoV) 장치, 항공주차 관리 장치, OBD2 GPS 추적기, OBD2 CAN 프로그래밍 도구,차량의 OBD2 여성 진단 포트에 ECU 튜닝 도구 또는 자동차 성능 튜닝 도구.

이 OBD2 OBDII Y 케이블은 여러 개의 텔레매틱스 또는 IoV 장치의 포트 이전 또는 연결을 허용합니다. Take the original Volvo OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volvo OBD2 female diagnostic portY 끝의 한 끝에 차에 OBD2 여성 진단 포트의 원래 위치로 교체 볼보 OBD2 여성 커넥터를 설치합니다.그러면 당신은 Y 끝의 다른 끝에 일반적인 OBD2 여성 커넥터에 텔레매틱스 또는 IoV 장치를 연결할 수 있습니다. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future당신은 대체 볼보 OBD2 여성 커넥터를 사용할 수 있도록 하 고 다음 일반적인 OBD2 여성 커넥터에 연결 된 텔레매틱스 또는 IoV 장치를 숨기면,그러면 아무도 당신이 패널을 열지 않고 이러한 장치를 설치 한 것을 알 수 없습니다.

이 케이블은 또한 OBD2 진단 장치 또는 스캐너 또는오류 코드 리더.


조사를 보내기

당신은 찾을 수 없습니다 또는 우리의 웹 사이트에서 OBD2 OBDII, 9-Pin J1939 또는 6-Pin J1708 케이블, 어댑터 또는 커넥터를 찾기 위해 시간을 가지고 있지 않다면,9핀 J1939 또는 6핀 J1708 케이블, 어댑터 또는 커넥터조사를 보내기우리는 또한 당신을 위해 어떤 OBD2 OBDII, 9-핀 J1939 또는 6-핀 J1708 케이블, 어댑터 또는 커넥터를 사용자 정의 할 수 있습니다.

스카이프: Orchard.guo (언제든 연락)
