제품 상세 정보:
결제 및 배송 조건:
|
| OBD2 수컷 플러그의 핀: | 구리, 니켈 또는 금으로 칠한 | OBD2 여성 커넥터의 터미널: | 구리, 니켈 또는 금으로 칠한 |
|---|---|---|---|
| Renault OBD2 암 커넥터: | 원본과 같습니다 | 일반적인 OBD2 암 커넥터: | KET 터미널과 함께 표준 |
| 테스트: | 100% 열린, 짧고 미스 와이어 테스트 | 시험 전압: | DC300V 5M ohm/10ms |
| 강조하다: | OBD2 스플리터 케이블,OBD Y 케이블,르노 J1962 Y 케이블 |
||

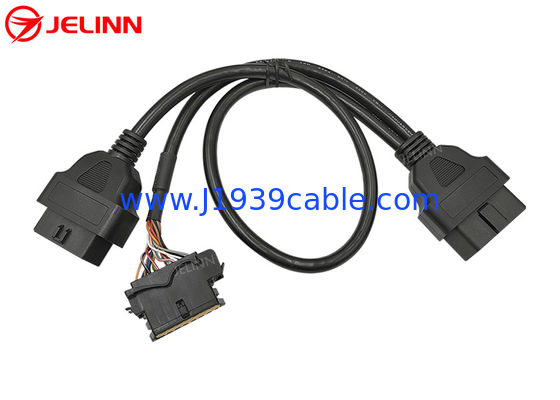

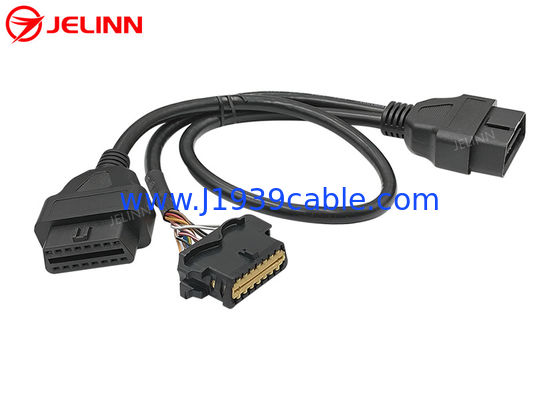

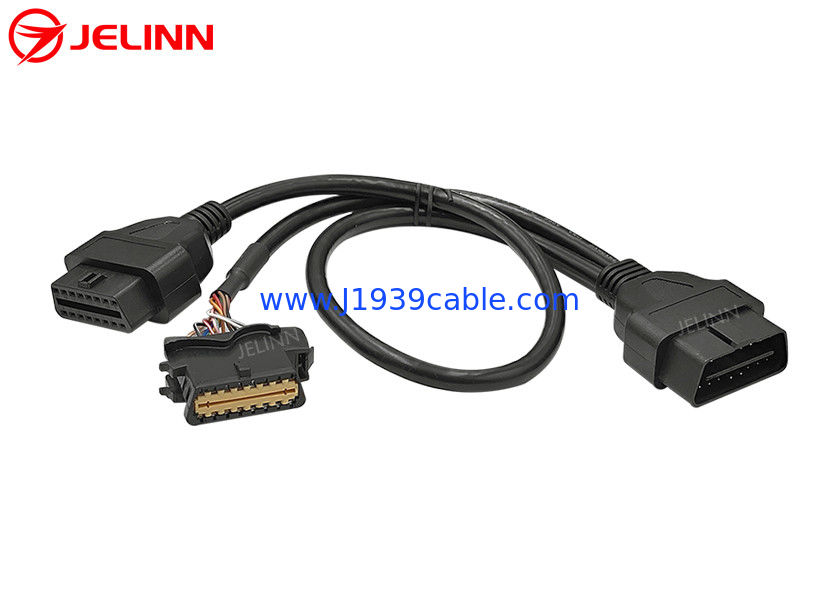

OBD2 OBDII 남성에서 르노 OBD2 여성 및 OBD2 여성 스플리터 Y 케이블
사양
| OBD2 수컷 플러그 | 표준 12V/24V |
| OBD2 남성 플러그 핀 | 구리, 니켈 또는 금으로 칠한 |
| OBD2 남성 플러그의 오버 폼 | 직선 |
| 레노 OBD2 여성 연결 장치 | 원본의 동등 |
| 일반 OBD2 여성 연결 장치 | 표준, KET 터미널 |
| OBD2 여성 연결 장치의 단말기 | 구리, 니켈 또는 금으로 칠한 |
| OBD2 여성 연결 장치의 오버 폼 | 직선 |
| 오버 폼드 부품의 재료 | PVC |
| 케이블 모양 | 둥글다 |
| 유선 | 26AWG, 순수한 구리 |
| OBD2 남성 및 여성 연결 장치의 재료 | PA66 |
| 핑 할당 또는 핑 아웃 | 맞춤형 |
| 케이블 길이 | 맞춤형 |
| 접촉 저항 | 최대 3오름 |
| 단열 저항 | 5M 오름 분. |
| 작업 온도 | -25°C ~ +85°C |
| 테스트 | 100% 개방형, 단선 및 미스 와이드 테스트 |
| 시험 전압 | DC300V 5M 오름/10ms |
| 보증 | 1년 |
이것은 Y 케이블입니다. OBD2 남성 플러그, 대체 르노 OBD2 여성 커넥터, 그리고 일반적인 OBD2 여성 커넥터의 3개의 끝을 가지고 있습니다.
일반적인 OBD2 OBDII J1962 여성 커넥터는 고품질 견딜 수 있는 KET 터미널이 있습니다.장치가 자주 연결되고 연결되지 않는 테스트 또는 진단 환경에 더 적합합니다..
핑 할당 또는 핑 아웃
핀 할당 또는 핀 아웃은 다음과 같습니다.
| OBD2 수컷 플러그 | 레노 OBD2 여성 연결 장치 | 일반 OBD2 여성 연결 장치 |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
8개의 핀이 연결되어 있습니다. 그래서 OBD2 남성 플러그에서 일반적인 OBD2 여성 연결 장치로 연결된 원형 케이블에는 26AWG의 8개의 케이블이 있습니다.그래서 케이블에 26AWG의 16 개의 케이블이 있습니다. OBD2 남성 플러그에서 르노 OBD2 여성 커넥터까지.
핀 할당 또는 핀 아웃도 이렇게 될 수 있습니다:
| OBD2 수컷 플러그 | 레노 OBD2 여성 연결 장치 | 일반 OBD2 여성 연결 장치 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
이 핀에 관해서는, OBD2 OBD 남성 및 여성 커넥터의 16개의 핀 모두 케이블이 있습니다. 그래서 두 개의 원형 케이블에 26AWG의 16개의 케이블이 있습니다.
적용
이 Y 케이블은 연결하는 데 사용됩니다텔레매틱스, OBD2 GPS 추적기, OBD2 CAN 프로그래밍 도구, ECU 튜닝 도구 또는 자동차 성능 튜닝 도구
이 OBD2 OBDII Y 케이블은 여러 개의 텔레매틱스 또는 IoV 장치의 포트 이전 또는 연결을 허용합니다. Take the original Renault OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Renault OBD2 female diagnostic portY 끝의 한 끝에 차에 OBD2 여성 진단 포트의 원래 위치로 교체 르노 OBD2 여성 커넥터를 설치합니다.그러면 당신은 Y 끝의 다른 끝에 일반적인 OBD2 여성 커넥터에 텔레매틱스 또는 IoV 장치를 연결할 수 있습니다. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future.
