제품 상세 정보:
결제 및 배송 조건:
|
| J1939 암 소켓: | Deutsch HD16-9-1939S-P080에 해당합니다 | J1939 암 소켓의 유형: | 유형 2 |
|---|---|---|---|
| 철사: | 20AWG, 순동 | 작업 온도: | -25 ℃ ~ +85 ℃ |
| 핀 또는 단말기: | 구리, 니켈 또는 금으로 칠한 | 절연 저항: | 5M 오름 분. |
| 강조하다: | PT30에서 RP1226까지,PT30에서 RP1226 케이블,PT30에서 RP1226 Y 케이블 |
||

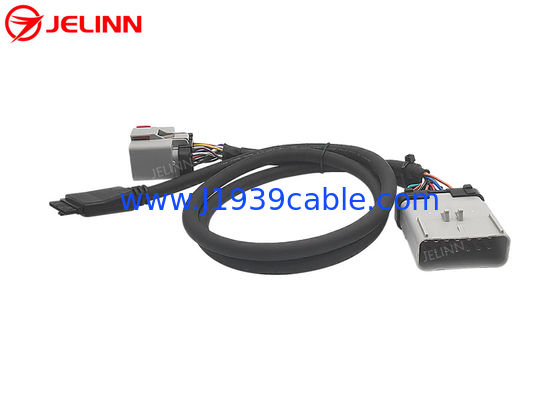

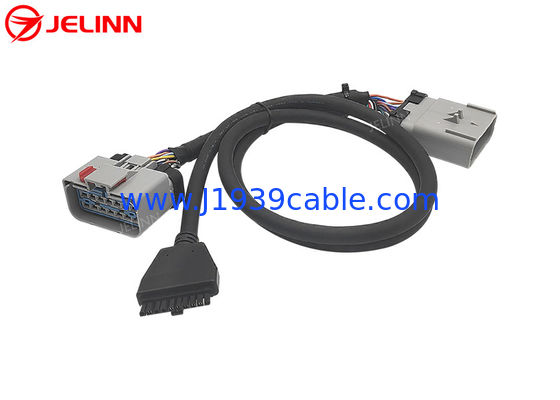

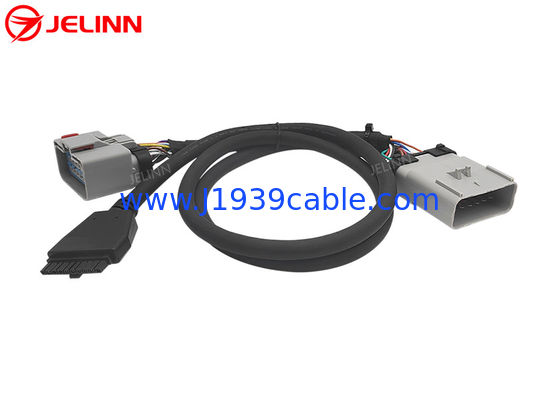

PT30 ELD 장치 케이블 14Pin RP1226Y 전자 로깅 장치용 케이블
직무용 트럭
사양
| J1939 여성 소켓 | 독일어 HD16-9-1939S-P080의 동등 |
| J1939 여성 소켓의 종류 | 2형 |
| J1939 여성 소켓의 색상 | 녹색 |
| 유선 | 20AWG, 순수한 구리 |
| OBD2 OBDII 커넥터의 재료 | PA66 |
| J1939 여성 소켓의 재료 | PA66+ 유리섬유 |
| 케이블 길이 | 맞춤형 |
| 핀 할당 또는 핀 아웃 | 맞춤형 |
| 피너 또는 터미널 | 구리, 니켈 또는 금으로 칠한 |
| 접촉 저항 | 최대 3오름 |
| 단열 저항 | 5M 오름 분. |
| 작업 온도 | -25°C ~ +85°C |
| 시험 전압 | DC300V 5M 오름/10ms |
| 테스트 | 100% 개방형, 단축 및 오전화 테스트 |
| 보증 | 12개월 |
J1939독일어 9-핀여성 소켓은 녹색입니다. J1939의 끝에서 과형 PVC 주입독일어 9-핀여성 소켓은 90도 직각입니다.
의독일어 9 핀여성 소켓은 타입 2이므로 핀 F는 핀 C와 핀 J처럼 작은 지름이 있습니다. 타입 2 J1939 여성 소켓은 타입 1 또는 타입 2 J1939 남성 용기에 삽입 될 수 있습니다.
OBD2 여성 커넥터에는 KET 단말기가 있어 OBD2 여성 커넥터가 더 견딜 수 있습니다.
핑 할당 또는 핑 아웃
일반적으로, 핀 할당 또는 핀아웃은 다음과 같습니다 (4 개의 핀을 연결):
| OBD2 여성 | 신호 | J1939 여성 |
| 4 또는 5 | 토지 | A |
| 16 | 배터리 | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
가끔은핀 할당 또는 핀아웃도 이렇게 될 수 있습니다 (6 핀연결해야 합니다):
| OBD2 여성 | 신호 | J1939 여성 |
| 4 또는 5 | 토지 | A |
| 16 | 배터리 | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
가끔은핀 할당 또는 핀아웃도 이렇게 될 수 있습니다 (6 핀연결해야 합니다):
| OBD2 여성 | 신호 | J1939 여성 |
| 4 또는 5 | 토지 | A |
| 16 | 배터리 | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
6선 케이블은 J1708 라인을 위한 배선도 포함합니다.때로는 추가 된 라인이 일부 GPS 추적기의 작동에 방해 할 수 있기 때문에 연결하지 않는 것이 좋습니다..
핀 할당 또는 핀 아웃 또한 귀하의 필요에 따라 사용자 정의 될 수 있습니다.
적용
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)J1939 +/- 데이터 라인은 CAN +/- 라인과 연결되어 있으며, 전력 및 지상 라인은 또한 연결되어 있습니다.
일반적인 응용 프로그램은 연결텔레매틱스, 함대 관리 또는 트럭 기술 장치GPS 추적기 9 핀 둥근 Deutsch 커넥터가 있는 중량 상업용 차량. 전력 선이 적절하게 연결되어 추적기에 전력을 공급합니다.
이 케이블은 또한 OBD2 스캔 도구 또는오류 코드 리더대부분의 OBD2 소프트웨어와 스캐너는 단일 매개 변수인 PID를 읽는 데 기반을 둔다는 것을 명심하십시오.J1939은 PGN 기반의 프로토콜입니다., 각 PGN에는 여러 매개 변수가 포함되어 있습니다. 이 케이블과 작동하려면 스캔 도구가 PGN을 처리 할 수 있어야합니다.
