제품 상세 정보:
결제 및 배송 조건:
|
| J1939 암 소켓: | Deutsch HD16-9-1939S-P080에 해당합니다 | J1939 암 소켓의 유형: | 유형 2 |
|---|---|---|---|
| 철사: | 20AWG, 순동 | 작업 온도: | -25 ℃ ~ +85 ℃ |
| 핀 또는 단말기: | 구리, 니켈 또는 금으로 칠한 | 절연 저항: | 5M 오름 분. |
| 강조하다: | pt30 화력 장치,전자 로깅 장치,pt30 펠드 |
||

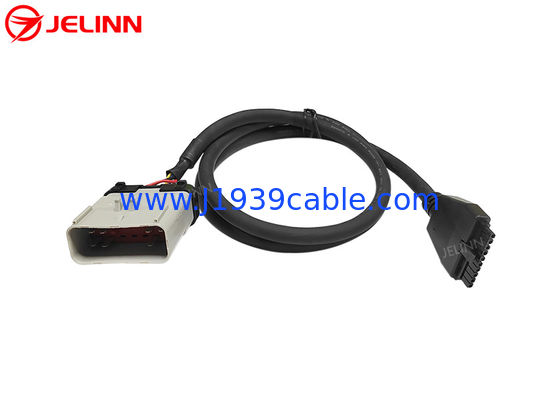

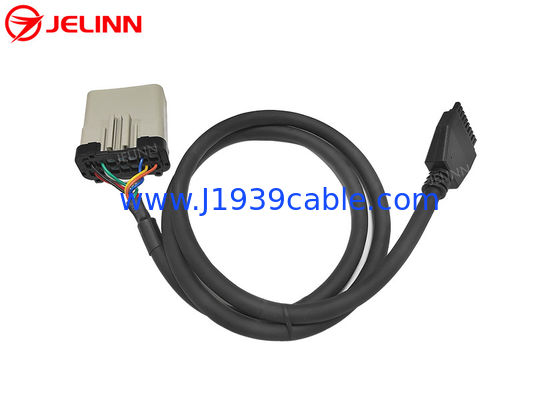

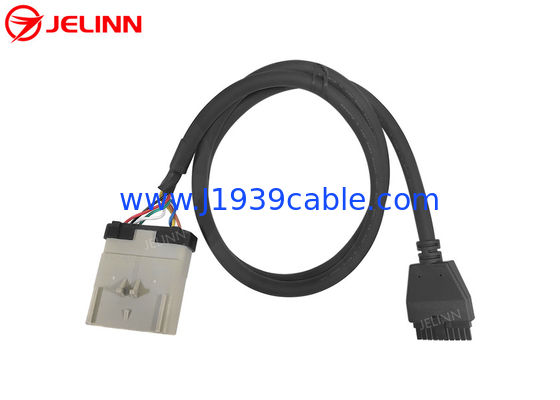

PT30 ELD 장치 케이블 14Pin RP1226전자 로깅 장치용 케이블 무거운
직무용 트럭
사양
| J1939 여성 소켓 | 독일어 HD16-9-1939S-P080의 동등 |
| J1939 여성 소켓의 종류 | 2형 |
| J1939 여성 소켓의 색상 | 녹색 |
| 유선 | 20AWG, 순수한 구리 |
| OBD2 OBDII 커넥터의 재료 | PA66 |
| J1939 여성 소켓의 재료 | PA66+ 유리섬유 |
| 케이블 길이 | 맞춤형 |
| 핀 할당 또는 핀 아웃 | 맞춤형 |
| 피너 또는 터미널 | 구리, 니켈 또는 금으로 칠한 |
| 접촉 저항 | 최대 3오름 |
| 단열 저항 | 5M 오름 분. |
| 작업 온도 | -25°C ~ +85°C |
| 시험 전압 | DC300V 5M 오름/10ms |
| 테스트 | 100% 개방형, 단축 및 오전화 테스트 |
| 보증 | 12개월 |
J1939독일어 9-핀여성 소켓은 녹색입니다. J1939의 끝에서 과형 PVC 주입독일어 9-핀여성 소켓은 90도 직각입니다.
의독일어 9 핀여성 소켓은 타입 2이므로 핀 F는 핀 C와 핀 J처럼 작은 지름이 있습니다. 타입 2 J1939 여성 소켓은 타입 1 또는 타입 2 J1939 남성 용기에 삽입 될 수 있습니다.
OBD2 여성 커넥터에는 KET 단말기가 있어 OBD2 여성 커넥터가 더 견딜 수 있습니다.
핑 할당 또는 핑 아웃
일반적으로, 핀 할당 또는 핀아웃은 다음과 같습니다 (4 개의 핀을 연결):
| OBD2 여성 | 신호 | J1939 여성 |
| 4 또는 5 | 토지 | A |
| 16 | 배터리 | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
가끔은핀 할당 또는 핀아웃도 이렇게 될 수 있습니다 (6 핀연결해야 합니다):
| OBD2 여성 | 신호 | J1939 여성 |
| 4 또는 5 | 토지 | A |
| 16 | 배터리 | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
가끔은핀 할당 또는 핀아웃도 이렇게 될 수 있습니다 (6 핀연결해야 합니다):
| OBD2 여성 | 신호 | J1939 여성 |
| 4 또는 5 | 토지 | A |
| 16 | 배터리 | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
6선 케이블은 J1708 라인을 위한 배선도 포함합니다.때로는 추가 된 라인이 일부 GPS 추적기의 작동에 방해 할 수 있기 때문에 연결하지 않는 것이 좋습니다..
핀 할당 또는 핀 아웃 또한 귀하의 필요에 따라 사용자 정의 될 수 있습니다.
적용
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)J1939 +/- 데이터 라인은 CAN +/- 라인과 연결되어 있으며, 전력 및 지상 라인은 또한 연결되어 있습니다.
일반적인 응용 프로그램은 연결텔레매틱스, 함대 관리 또는 트럭 기술 장치GPS 추적기 9 핀 둥근 Deutsch 커넥터가 있는 중량 상업용 차량. 전력 선이 적절하게 연결되어 추적기에 전력을 공급합니다.
이 케이블은 또한 OBD2 스캔 도구 또는오류 코드 리더대부분의 OBD2 소프트웨어와 스캐너는 단일 매개 변수인 PID를 읽는 데 기반을 둔다는 것을 명심하십시오.J1939은 PGN 기반의 프로토콜입니다., 각 PGN에는 여러 매개 변수가 포함되어 있습니다. 이 케이블과 작동하려면 스캔 도구가 PGN을 처리 할 수 있어야합니다.
조사를 보내기
당신은 찾을 수 없습니다 또는 우리의 웹 사이트에서 J1939, OBD2 또는 J1708 케이블, 어댑터 또는 커넥터를 찾기 위해 시간을 가지고 있지 않다면, J1939, OBD2 또는 J1708 케이블,당신이 필요로 하는 어댑터 또는 커넥터조사를 보내기(사진을 가지고 있다면 문의에 첨부하시기 바랍니다.)J1939, OBD2 또는 J1708 케이블, 어댑터 또는 커넥터
