제품 상세 정보:
결제 및 배송 조건:
|
| RP1226 숫놈 커넥터: | 압티브 54201416의 동등물 | 철사: | 20AWG, 순동 |
|---|---|---|---|
| J1939 암 수용체: | 도이치 HD10-9-1939P의 동등물 | J1939 암 플러그의 타입: | 종류 1 |
| 테스트: | 100% 열린, 짧고 미스 와이어 테스트 | 핀 또는 단말기: | 니켈 도금 또는 금 도금법과 구리 |
| 강조하다: | RP1226은 전보를 칩니다,OBD2에 대한 RP1226,14 핀 rp1226 남성으로 OBD2 |
||

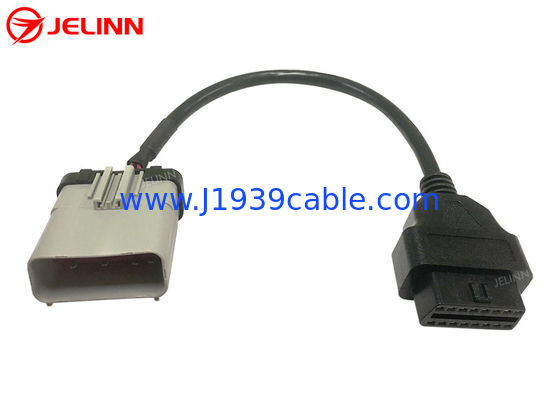

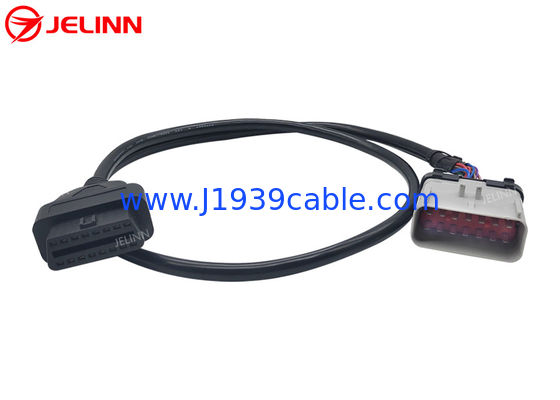

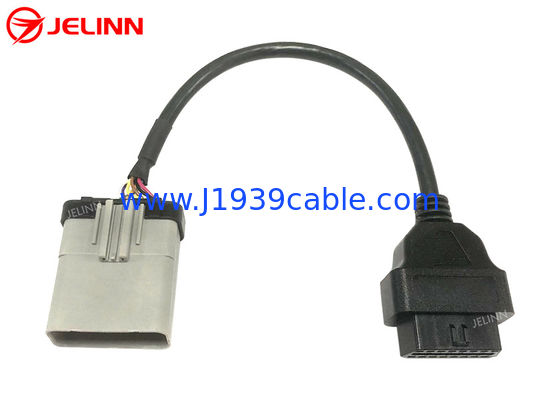

14 핀 RP1226 2019년 및 신형 중량 트럭용 OBD2 J1962 여성 케이블
북아메리카
사양
| RP1226 수컷 커넥터 | 아프티브 54201416에 해당하는 |
| 9핀 J1939 여성 연결 장치 | 독일 HD10-9-1939P의 동등 |
| 9핀 J1939 여성 플러그 유형 | 1형 |
| 9 핀 J1939 여성 플러그 색상 | 검은색 |
| 유선 | 20AWG, 순수한 구리 |
| RP1226 수컷 커넥터의 재료 | PA66 + 유리섬유 |
| 소재9-핀J1939 여성 플러그 | PA66 + 유리섬유 |
| 피노우트 (회전 도표) | 맞춤형 |
| 케이블 길이 | 맞춤형 |
| 피너 또는 터미널 | 금으로 칠한 구리 |
| 접촉 저항 | 최대 3오름 |
| 단열 저항 | 5M 오름 분. |
| 작업 온도 | -25°C ~ +85°C |
| 테스트 | 100% 개방형, 단축 및 오전화 테스트 |
| 시험 전압 | DC300V 5M 오름/10ms |
| 보증 | 1년 |
피노우트 (회전 도표)
일반적으로, 핀아웃 (wayage diagram) 은 아래와 같이 될 수 있습니다.
각 커넥터에 4개의 핀이 연결되어 있습니다. 케이블에는 20AWG의 4개의 케이블이 있습니다.
| RP1226 남성 | 신호 | 9-핀 J1939 암컷 |
| 8 | 토지 | A |
| 1 | 배터리 전력 | B |
| 2 | J1939, S-CAN 높은 | C |
| 9 | J1939S-CAN 낮은 | D |
가끔은피노아웃 (선화 도표) 는또한 아래와 같습니다.
각 커넥터에 6개의 핀이 연결되어 있고 케이블에는 20AWG의 6개의 케이블이 있습니다.
| RP1226 남성 | 신호 | 9-핀 J1939 암컷 |
| 8 | 토지 | A |
| 1 | 배터리 | B |
| 2 | J1939, S-CAN 높은 | C |
| 9 | J1939S-CAN 낮은 | D |
| 6 | J1708, CAN 고 | F |
| 13 | J1708, CAN 낮은 | G |
핀아웃 (선화 다이어그램)또한 고객의 필요에 따라 사용자 정의 할 수 있습니다.
적용
TMC (ATA의 기술 및 유지보수 위원회) 의 권장 실천 RP1226 메시징 표준화에 따르면, 2019 년과 새로운 무거운 트럭인 Kenworth, Peterbilt, Volvo,북아메리카 의 매크 와 프레이트 라인러 는 운전자 편 의 카비나 에 디시프 뒤 에 있는 액세서리 커넥터 를 장착 하고 있다피지 패널 근처에 있습니다. 트럭 소유자는 더 많은 정보를 위해 카시보 빌더 매뉴얼을 확인할 수 있습니다.
J1939, CAN 또는 J1708에서 데이터를 필요로 하는 ELD (Electronic Logging Devices), 텔레매틱스 장치 또는 다른 후품 제품 장치는 이 RP1226 액세서리 커넥터에 연결되어야 합니다. 그렇지 않으면,연결은 보장되지 않을 수 있습니다..
9핀 J1939 포트를 가진 장치가 14핀 RP1226 액세서리 커넥터로 장착된 트럭에 연결되어야 한다면 이 케이블이 필요합니다.
조사를 보내기
당신은 찾을 수 없습니다 또는 우리의 웹 사이트에서 J1939, RP1226, OBD2 또는 J1708 케이블, 어댑터 또는 커넥터를 찾기 위해 시간을 가지고 있지 않은 경우, J1939, RP1226, OBD2 또는 J1708 케이블,당신이 필요로 하는 어댑터 또는 커넥터조사를 보내기(사진을 가지고 있다면 문의에 첨부하시기 바랍니다.)J1939, RP1226, OBD2 또는 J1708 케이블, 어댑터 또는 커넥터
