제품 상세 정보:
결제 및 배송 조건:
|
| RP1226 숫놈 커넥터: | 압티브 54201416의 동등물 | RP1226 암놈 커넥터: | 압티브 54201412의 동등물 |
|---|---|---|---|
| 접촉 단자: | 니켈 도금 또는 금 도금법과 구리 | 콘택 저항: | 3 오옴 최대 |
| 절연 저항: | 5M 오옴 분 | 작업 온도: | -30C ~ +100C |
| 강조하다: | RP1226은 전보를 칩니다,rp1226 y 케이블,rp1226 14pin y 케이블 |
||

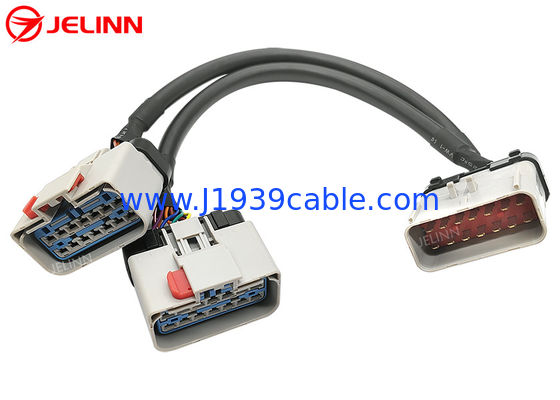

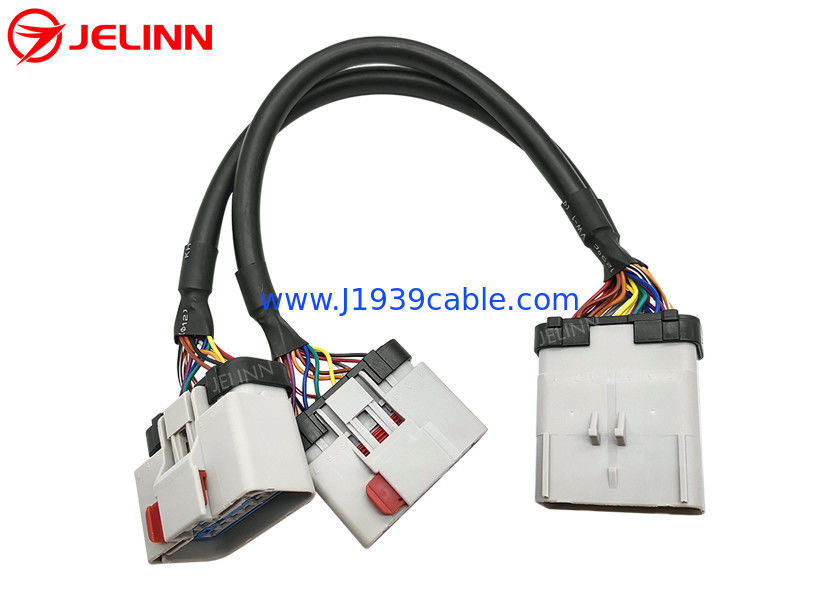

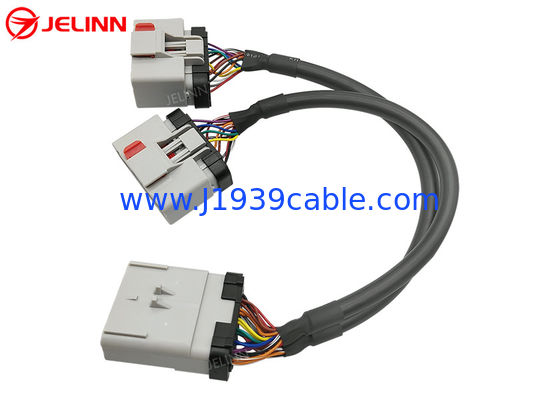

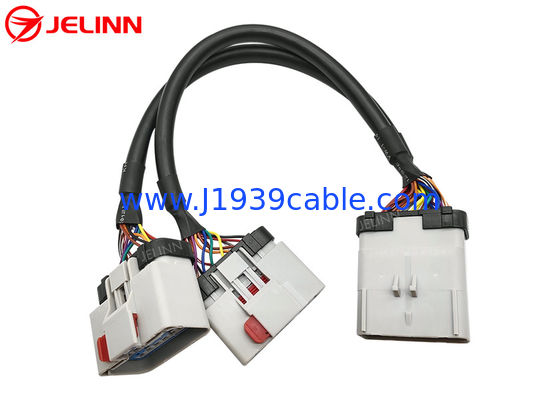

RP1226 14 핀 14 핀 한 남성으로 두 개의 여성 스플리터 Y 케이블
사양
| RP1226 수컷 커넥터 | 아프티브 54201416에 해당하는 |
| RP1226 여성 커넥터 | 아프티브 54201412의 적정량 |
| OBD2 여성 커넥터 | 표준 |
| 유선 | 20AWG, 순수한 구리 |
| RP1226 수컷 커넥터의 재료 | PA66 + 유리섬유 |
| 소재OBD2 여성 커넥터 | PA66 + 유리섬유 |
| 피노우트 (회전 도표) | 맞춤형 |
| 케이블 길이 | 33cm (13 인치) 또는 사용자 정의 |
| 피너 또는 터미널 | 금으로 칠한 구리 |
| 접촉 저항 | 최대 3오름 |
| 단열 저항 | 5M 오름 분. |
| 작업 온도 | -30°C ~ +100°C |
| 테스트 | 100% 개방형, 단선 및 미스 와이드 테스트 |
| 보증 | 1년 |
피노우트 (회전 도표)
일반적으로, 핀아웃 (wayage diagram) 은 아래와 같이 될 수 있습니다.
RP1226 남성 커넥터와 RP1226 여성 커넥터 사이의 케이블 팔은 완전히 유선화되어 있습니다. 이 케이블 팔에는 20AWG의 14 개의 케이블이 있습니다.
OBD2 여성 커넥터의 4개의 핀이 연결되어 있습니다.완전히 유선입니다. RP1226 남성 커넥터와 OBD2 여성 커넥터 사이에 케이블 팔에 20AWG의 4 개의 케이블이 있습니다.
| RP1226 남성 | RP1226 여성 | 신호 | OBD2 여성 |
| 8 | 8 | 토지 | 4 또는 5 |
| 1 | 1 | 배터리 전력 | 16 |
| 2 | 2 | J1939, S-CAN 높은 | 6 |
| 9 | 9 | J1939S-CAN 낮은 | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
가끔은피노아웃 (선화 도표) 는또한 아래와 같습니다.
RP1226 남성 커넥터와 RP1226 여성 커넥터 사이의 케이블 팔은 완전히 유선화되어 있습니다. 이 케이블 팔에는 20AWG의 14 개의 케이블이 있습니다.
OBD2 여성 연결기의 6개의 핀이 연결되어 있습니다.완전히 유선입니다. RP1226 남성 커넥터와 OBD2 여성 커넥터 사이에 케이블 팔에 20AWG의 6 개의 케이블이 있습니다.
| RP1226 남성 | RP1226 여성 | 신호 | OBD2 여성 |
| 8 | 8 | 토지 | 4 또는 5 |
| 1 | 1 | 배터리 | 16 |
| 2 | 2 | J1939, S-CAN 높은 | 6 |
| 9 | 9 | J1939S-CAN 낮은 | 14 |
| 6 | 6 | J1708, CAN 고 | 12 |
| 13 | 13 | J1708, CAN 낮은 | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
핀아웃 (선화 다이어그램)또한 고객의 필요에 따라 사용자 정의 할 수 있습니다.
적용
TMC (ATA의 기술 및 유지보수 위원회) 의 권장 실천 RP1226 메시징 표준화에 따르면, 2019 년과 새로운 무거운 트럭인 Kenworth, Peterbilt, Volvo,북아메리카 의 매크 와 프레이트 라인러 는 운전자 편 의 카비나 에 디시프 뒤 에 있는 액세서리 커넥터 를 장착 하고 있다피지 패널 근처에 있습니다. 트럭 소유자는 더 많은 정보를 위해 카시보 빌더 매뉴얼을 확인할 수 있습니다.
J1939, CAN 또는 J1708에서 데이터를 필요로 하는 ELD (Electronic Logging Devices), 텔레매틱스 장치 또는 다른 후품 제품 장치는 이 RP1226 액세서리 커넥터에 연결되어야 합니다. 그렇지 않으면,연결은 보장되지 않을 수 있습니다..
OBD2 16핀 포트가 있는 장치가 있고 14핀 RP1226 액세서리 커넥터로 장착된 트럭에 연결하고 싶다면 이 케이블이 필요합니다.
트럭에는 하나의 RP1226 액세서리 커넥터만 있습니다. OBD2 장치가 연결된 후 RP1226 액세서리 커넥터를 사용할 수 있도록 하려면,이 스플리터 Y 케이블은 좋은 선택입니다.
