제품 상세 정보:
결제 및 배송 조건:
|
| Pins: | copper, nickel-plated or gold-plated | 케이블 형상: | 평평하고 얇은 |
|---|---|---|---|
| Insulation Resistance: | 5M ohm min. | Wire: | 26AWG, pure copper |
| Testing: | 100% open, short and miss-wire testing | Working Temperature: | −25℃ ~ +85℃ |
| 강조하다: | 테슬라 OBD2 커넥터,20핀 케이블,테슬라 OBD |
||

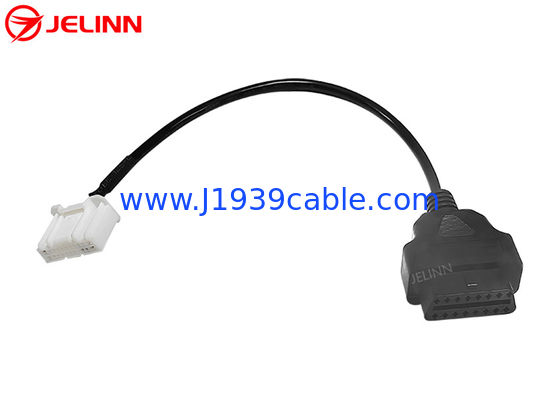

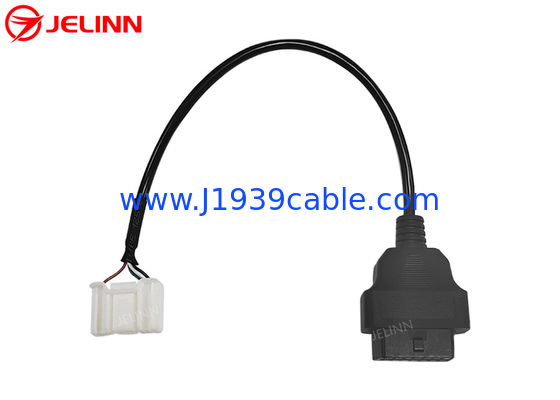

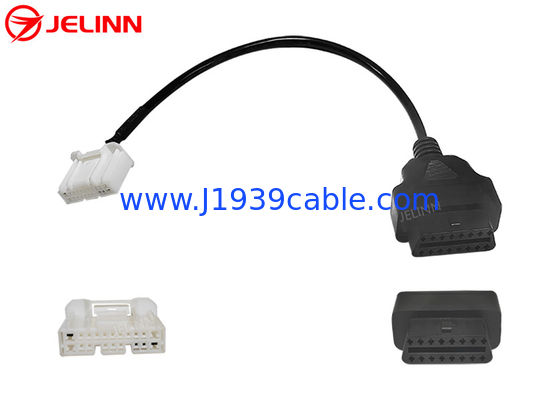

테슬라 20 핀 여성 커넥터 OBD 2 OBD2 여성 케이블 모델 S 및 모델 X 년 2016-2021
사양
| OBD2 수컷 플러그 | 표준 |
| OBD2 남성 플러그 핀 | 구리, 니켈 또는 금으로 칠한 |
| OBD2 수컷 플러그 재료 | PA66 |
| OBD2 남성 플러그의 오버 폼 | 슬림 디자인, 직각 90도 |
| DB9 수컷 커넥터 | 표준 |
| DB9 수컷 연결 장치의 핀 | 구리, 니켈 또는 금으로 칠한 |
| DB9 수컷 커넥터의 재료 | 철, 니켈화 |
| DB9 수컷 커넥터의 오버 폼 | 직선 |
| 오버 폼드 부품의 재료 | PVC |
| 케이블 모양 | 평평하고 얇은 |
| 유선 | 26AWG, 순수한 구리 |
| 핑 할당 또는 핑 아웃 | 맞춤형 |
| 케이블 길이 | 맞춤형 |
| 접촉 저항 | 최대 3오름 |
| 단열 저항 | 5M 오름 분. |
| 작업 온도 | -25°C ~ +85°C |
| 테스트 | 100% 개방형, 단선 및 미스 와이드 테스트 |
| 시험 전압 | DC300V 5M 오름/10ms |
| 보증 | 1년 |
우리는 OBD2 OBDII OBD 커넥터와 플러그의 플라스틱 폼을 만들었습니다. 24AWG 또는 26AWG 순수한 구리 품질의 가이드가 이 케이블을 제조하는 데 사용됩니다.우리는 항상 우수한 연결성과 내구성을 가진 케이블을 만들 수 있습니다..
우리는 OBD2 OBDII 및 DB9 커넥터의 끝을 위해 다른 오버 폼을 만들 수 있습니다. If you don’t like the overmolds at the ends of OBD2 OBDII and DB9 connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, 우리는 할 수 있고 우리는 합리적인 요금으로 당신을 위해 새로운 오버 폼을 만들 수 있습니다. 더 나아가, 우리는 주문 양이 5000 pcs 또는 더 이상인 한 무료로 만들 수 있습니다.
핑 할당 또는 핑 아웃
핀 할당 또는 핀 아웃은 다음과 같습니다.
| OBD2 수컷 플러그 | DB9 수컷 커넥터 |
| 2 | 2 |
| 4 | 7 |
| 6 | 9 |
| 7 | 1 |
| 10 | 3 |
| 14 | 4 |
| 15 | 5 |
| 16 | 6 |
이 핀에 대해, 8개의 핀이 연결되어 있습니다. 그래서 평면 케이블에는 26AWG의 8개의 케이블이 있습니다.
핀 할당 또는 핀 밖으로 당신의 필요에 따라 사용자 정의 될 수 있습니다. 더 많은 핀을 연결 할 필요가 없다면,우리는 당신이 필요한 필요한 핀을 연결하는 것을 제안합니다 원료와 노동 비용이 낮기 때문에 가격이 더 낮을 수 있습니다.
적용
이 케이블은 연결하는 데 사용됩니다텔레매틱스, M2M 장치, IoV (자동차의 인터넷) 장치, 플래크 관리 장치, OBD2 GPS 추적기, OBD2 CAN 프로그래밍 도구,ECU 튜닝 도구 또는 차량 성능 튜닝 도구로 차량의 16 핀 OBD2 여성 진단 포트일부 텔레매틱스 또는 함대 관리 장치에는 DB9P 여성 포트가 있습니다. 이러한 종류의 장치를 차량에 연결하려면이 케이블에 DB9P 남성 커넥터가 필요합니다.
일부 자동차의 OBD2 OBDII 여성 진단 포트는 뚜?? 으로 덮여 있습니다.이 자동차에 OBD2 OBDII 여성 진단 포트에 몇 OBD2 텔레매틱스 또는 IoV 장치를 연결하고 설치하고 싶다면16 핀 OBD2 OBDII 여성 및 남성 커넥터의 끝에있는 과형 플라스틱 주입 부분은 케이블을 90도 직각으로 밖으로 내립니다.오버 폼은 가늘고 케이블은 평평하고 얇은 디자인입니다이 기능들은 이 종류의 OBD2 텔레매틱스 또는 IoV 장치를 이 자동차의 OBD2 OBDII 여성 진단 포트에 연결하고 설치하는 것을 용이하게 합니다.
조사를 보내기
당신은 찾을 수 없습니다 또는 우리의 웹 사이트에서 OBD2 OBDII, 9-Pin J1939 또는 6-Pin J1708 케이블, 어댑터 또는 커넥터를 찾기 위해 시간을 가지고 있지 않다면,9핀 J1939 또는 6핀 J1708 케이블, 어댑터 또는 커넥터조사를 보내기우리는 또한 당신을 위해 어떤 OBD2 OBDII, 9-핀 J1939 또는 6-핀 J1708 케이블, 어댑터 또는 커넥터를 사용자 정의 할 수 있습니다.
