철사: | 20AWG, 순동 | 핀 할당 또는 핀아웃: | 맞춤형 |
---|---|---|---|
J1939 암 플러그: | Deutsch HD16-9-1939S-P080에 해당 | J1939 암 플러그 유형: | 유형 2 |
J1939 암 플러그의 색상: | 녹색 | 작동 온도: | -25℃ ~ +85℃ |
하이 라이트: | OBDII 케이블에 Deutsch J1939,OBD2 암 케이블에 J1939 암,OBD2 암 케이블에 Deutsch 9 핀 암 |

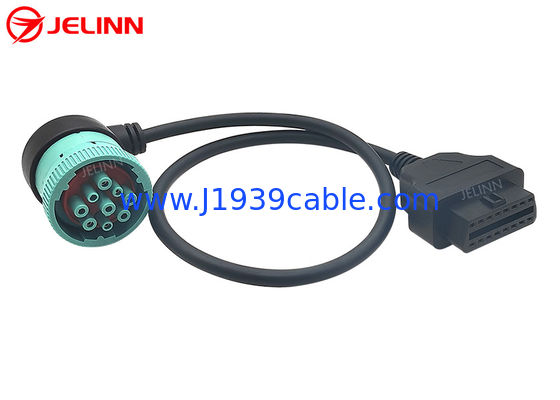

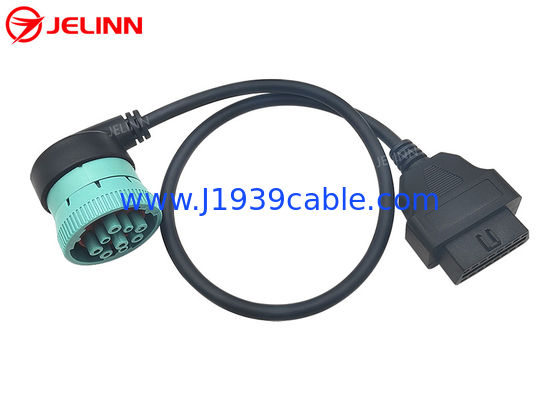

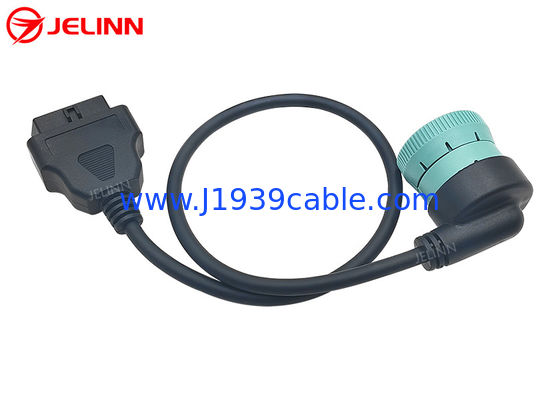

직각 녹색 J1939 Deutsch 9핀 암 - J1962 OBD2 16 핀 암 케이블
사양
J1939 암 플러그 | Deutsch HD16-9-1939S-P080에 해당 |
J1939 암 플러그 유형 | 유형 2 |
J1939 암 플러그의 색상 | 녹색 |
철사 | 20AWG, 순동 |
J1939 플러그의 재질 | PA66 + 유리 섬유 |
OBD2 OBDII 플러그의 재질 | PA66 |
핀 할당 또는 핀아웃 | 맞춤형 |
케이블 길이 | 맞춤형 |
핀 또는 터미널 | 구리, 니켈 도금 또는 금도금 |
접촉 저항 | 최대 3옴 |
절연 저항 | 최소 5M 옴 |
작동 온도 | -25℃ ~ +85℃ |
테스트 | 100% 개방, 단락 및 배선 오류 테스트 |
테스트 전압 | DC300V 5M 옴/10ms |
보증 | 일년 |
J1939독일 9핀암 플러그는 녹색입니다. J1939 암 소켓의 끝은 직각 90도이므로 텔레매틱스 장치를 연결하고 설치할 때 공간을 절약할 수 있습니다.
J1939 독일 9 핀암 커넥터는 유형 2이므로 핀 F는 핀 C 및 J와 같이 직경이 더 작습니다. 유형 2 J1939 독일 9 핀암 플러그는 유형 1 또는 유형 2 J1939와 호환 가능 독일 9 핀남성 플러그.
핀 할당 또는 핀아웃
일반적으로 핀 할당 또는 핀 출력은 다음과 같습니다(연결할 핀 4개).
OBD2 여성 | 신호 | J1939 암컷 |
5 | 지면 | NS |
16 | 배터리 | NS |
6 | J1939, CAN-H | 씨 |
14 | J1939, CAN-L | NS |
때때로,핀 할당 또는 핀 출력도 이와 같을 수 있습니다(6핀 연결):
OBD2 여성 | 신호 | J1939 암컷 |
5 | 지면 | NS |
16 | 배터리 | NS |
6 | J1939, CAN-H | 씨 |
14 | J1939, CAN-L | NS |
2 | J1708-H | NS |
10 | J1708-L | NS |
때때로, 핀 할당 또는 핀 출력도 이와 같을 수 있습니다(6핀 연결):
OBD2 여성 | 신호 | J1939 암컷 |
5 | 지면 | NS |
16 | 배터리 | NS |
6 | J1939, CAN-H | 씨 |
14 | J1939, CAN-L | NS |
12 | J1708-H | NS |
13 | J1708-L | NS |
6선 케이블에는 J1708 라인용 배선도 포함되어 있습니다.J1708 와이어가 필요하지 않은 경우 추가된 라인이 일부 GPS 추적기의 작동을 방해할 수 있으므로 연결하지 않는 것이 좋습니다.
핀 할당 또는 핀 출력도 필요에 따라 사용자 정의할 수 있습니다.
애플리케이션
이것은 J1939 원형 Deutsch 9핀 커넥터(테스트 장비 측 - J1939 차량에 결합됨)와 OBD2 스타일 16핀 커넥터(암 차량 측 - OBD2 테스트 커넥터와 결합됨) 사이의 케이블입니다.J1939 +/- 데이터 라인은 CAN +/- 라인에 연결되고 전원 및 접지 라인도 연결됩니다.
일반적인 응용 프로그램은 연결하는 것입니다 텔레매틱스, 차량 관리 또는 트럭 운송 장치와 같은9핀 원형 Deutsch 커넥터가 있는 대형 상용차용 GPS 추적기.전력선은 트래커에 전력을 공급하기 위해 적절하게 연결됩니다.
이 케이블은 또한 OBD2 스캔 도구 또는 오류 코드 리더(적절한 소프트웨어 사용) 원형 J1939 커넥터에 연결합니다.대부분의 OBD2 소프트웨어 및 스캐너는 단일 매개변수인 읽기 PID를 기반으로 합니다.J1939는 각 PGN에 여러 매개변수가 포함된 PGN 기반 프로토콜입니다.스캔 도구가 이 케이블과 함께 작동하려면 PGN을 처리할 수 있어야 합니다.
