제품 소개RP1226은 전보를 칩니다

RP1226은 여성인 RP1226과 16 핀 OBD2 OBDII 여성 분배기 Y 케이블에 핀 수를 14명 회색으로 만듭니다

RP1226은 여성인 RP1226과 16 핀 OBD2 OBDII 여성 분배기 Y 케이블에 핀 수를 14명 회색으로 만듭니다

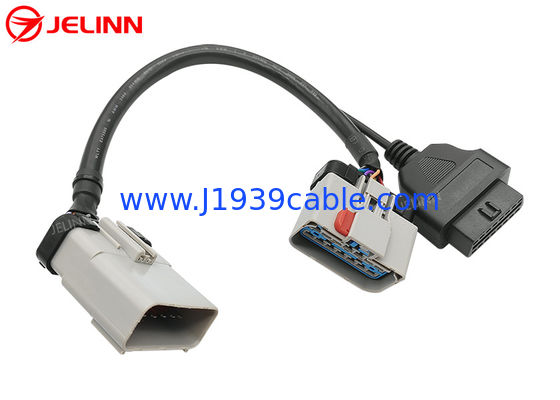

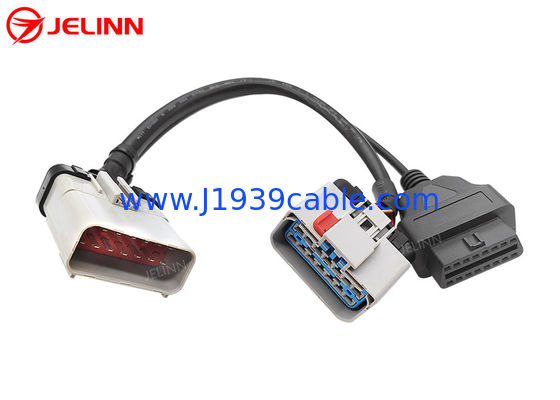

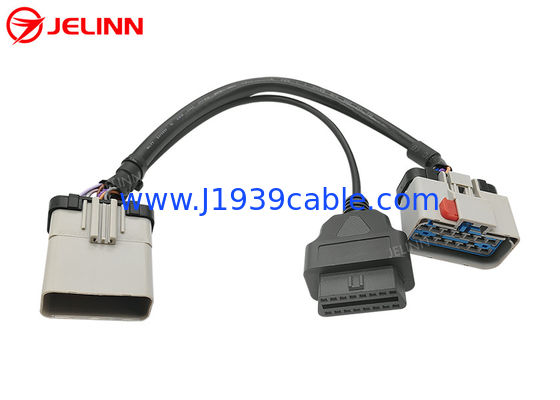

RP1226 Gray 14 Pin Male To RP1226 Female And 16 Pin OBD2 OBDII Female Splitter Y Cable
RP1226 Gray 14 Pin Male To RP1226 Female And 16 Pin OBD2 OBDII Female Splitter Y Cable RP1226 Gray 14 Pin Male To RP1226 Female And 16 Pin OBD2 OBDII Female Splitter Y Cable

큰 이미지 :  RP1226은 여성인 RP1226과 16 핀 OBD2 OBDII 여성 분배기 Y 케이블에 핀 수를 14명 회색으로 만듭니다 최고의 가격

제품 상세 정보:
원래 장소: 중국
브랜드 이름: OEM
인증: RoHS
모델 번호: OBD2 Y 케이블에 대한 RP1226
결제 및 배송 조건:
최소 주문 수량: 100 PCs
가격: Please email us for prices
포장 세부 사항: PE 가방과 그리고 나서 통
배달 시간: 3-18 일로 일합니다
지불 조건: 전신환, 전신 송금, 웨스턴 유니온, 페이팔, L/C (신용장)
공급 능력: 달 당 50,000 PC
상세 제품 설명
RP1226 숫놈 커넥터: 압티브 54201416의 동등물 RP1226 암놈 커넥터: 압티브 54201412의 동등물
접촉 단자: 니켈 도금 또는 금 도금법과 구리 콘택 저항: 3 오옴 최대
절연 저항: 5M 오옴 분 작동 온도: -30C ~ +100C
하이 라이트:

OBD2에 대한 RP1226

,

OBD2에 대한 RP1226은 전보를 칩니다

,

OBD2 Y 케이블에 대한 RP1226

여성인 RP1226과 16 핀 OBD2 OBDII 여성 분배기 Y 케이블에 대한 RP1226 그레이 14 핀 수


상술

RP1226 숫놈 커넥터 압티브 54201416의 동등물
RP1226 암놈 커넥터 압티브 54201412의 동등물
OBD2 암놈 커넥터 표준
와이어 20AWG, 순동
RP1226 숫놈 커넥터의 재료 PA66 + 글라스파이버
OBD2 암놈 커넥터의 재료 PA66 + 글라스파이버
(다이어그램을 배선하는) 핀 배치 맞춤화됩니다
케이블 길이 33 센티미터 (13은 조금씩 움직입니다) 또는 특화했습니다
핀 또는 단말기 니켈 도금 또는 금 도금법과 구리
콘택 저항 3 오옴 최대.
절연 저항 5M 오옴 분.
작동 온도 -30C ~ +100C
테스트 100% 열린, 짧고 미스 와이어 테스트
보증 1년이요




(다이어그램을 배선하는) 핀 배치

일반적으로 말해서, 핀 배치 (배선도)은 아래와 같이 있을 수 있습니다.

RP1226 숫놈 커넥터와 RP1226 암놈 커넥터 사이의 케이블 암은 완전히 유선입니다. 이 케이블 암에서 20AWG의 14 전선이 있습니다.
OBD2 암놈 커넥터의 4개 핀은 유선입니다. 완전히 유선입니다. RP1226 숫놈 커넥터와 OBD2 암놈 커넥터 사이의 케이블 암에서 20AWG의 4 전선이 있습니다.



RP1226 남성 RP1226 여성 신호 OBD2 여성
8 8 4 또는 5
1 1 배터리 전원 16
2 2 S-CAN 높은 J1939 6
9 9 S-CAN 로우인 J1939 14
3 3
4 4
5 5
6 6
7 7
10 10
11 11
12 12
13 13
14 14


때때로, 핀 배치 (배선도)은 또한 아래와 같이 있을 수 있습니다.
RP1226 숫놈 커넥터와 RP1226 암놈 커넥터 사이의 케이블 암은 완전히 유선입니다. 이 케이블 암에서 20AWG의 14 전선이 있습니다.
OBD2 암놈 커넥터의 6개 핀은 유선입니다. 완전히 유선입니다. RP1226 숫놈 커넥터와 OBD2 암놈 커넥터 사이의 케이블 암에서 20AWG의 6 전선이 있습니다.



RP1226 남성 RP1226 여성 신호 OBD2 여성
8 8 4 또는 5
1 1 배터리 16
2 2 S-CAN 높은 J1939 6
9 9 S-CAN 로우인 J1939 14
6 6 깡통 높은 J1708 12
13 13 깡통 로우인 J1708 13
3 3
4 4
5 5
7 7
10 10
11 11
12 12
14 14



핀 배치 (배선도)은 또한 고객들의 요구에 따라 맞춤화될 수 있습니다.


애플리케이션

TMC (ATA의 기술과 유지 위원회) 권고된 실행 RP1226 메시징 표준화에 따르면, 북아메리카에서의 약간의 2019년과 켄워스, 피터빌트, 볼보, 맥과 컨테이너 열차와 같은 더 새로운 대형 화물차는 퓨즈반 근처에, 운전자석 뒤 기세에 택시에 악세사리 커낵터를 갖추고 있습니다. 화물차주는 더 많은 정보를 원하면 본체 빌더 설명서를 확인할 수 있습니다.

J1939, 깡통 또는 J1708으로부터의 데이터를 요구하는 텔레메틱 장치 또는 다른 부품 시장 장치인 연령 (전자적 로깅 디바이스)은 이 RP1226 악세사리 커낵터에 연결되어야 합니다. 그렇지 않았다면, 연결은 워란테이블 않을지도 모릅니다.

만약 당신이 OBD2 16 핀 포트와 장치를 가지고 14 핀 RP1226 악세사리 커낵터를 갖춘 트럭에 그것을 연결하고 싶으면, 이 케이블이 필요합니다.



오직 하나의 트럭에서 RP1226 악세사리 커낵터가 있습니다. 만약 당신이 OBD2 기기가 연결되는 후에 RP1226 악세사리 커낵터를 이용 가능한 채로 유지하고 싶으면, 이 분배기 Y 케이블이 좋은 선택입니다.
