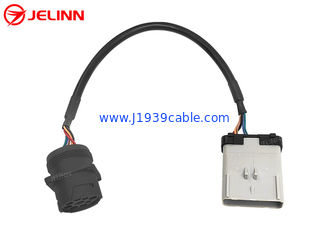

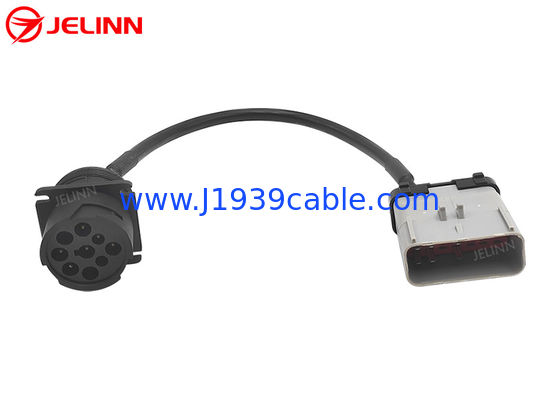

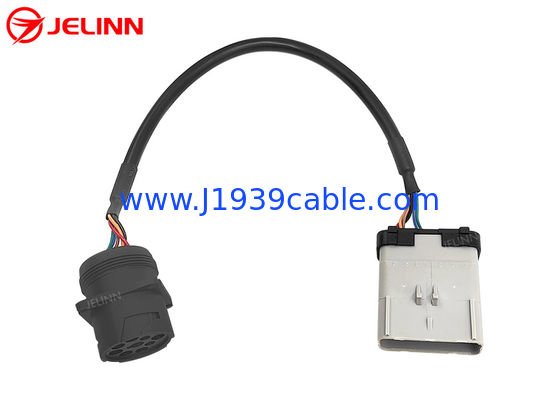

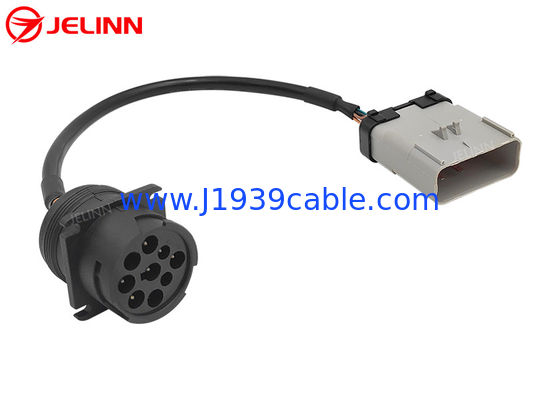

14 핀 RP1226 남자이고 검 종류 1 SAE 도이치 9 핀 J1939 여성 트럭 연령 케이블
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| RP1226 숫놈 커넥터: | 압티브 54201416의 동등물 | 철사: | 20AWG, 순동 |
|---|---|---|---|
| J1939 암 수용체: | 도이치 HD10-9-1939P의 동등물 | J1939 암 플러그의 타입: | 유형 1 |
| 테스트: | 100% 열린, 짧고 미스 와이어 테스트 | 핀 또는 단말기: | 니켈 도금 또는 금 도금법과 구리 |
| 하이 라이트: | 9개 핀에 대한 RP1226,RP1226 연령 케이블,J1939에 대한 RP1226 |
||
14 핀 RP1226 남자이고 검 종류 1 SAE 도이치 9 핀 J1939 여성 트럭 연령 케이블
상술
| RP1226 숫놈 커넥터 | 압티브 54201416의 동등물 |
| 9-핀 J1939 암놈 커넥터 | 도이치 HD10-9-1939P의 동등물 |
| 9-핀 J1939 암 플러그의 타입 | 종류 1 |
| 9-핀 J1939 암 플러그의 색 | 검정색 |
| 와이어 | 20AWG, 순동 |
| RP1226 숫놈 커넥터의 재료 | PA66 + 글라스파이버 |
| 9-핀 J1939 암 플러그의 재료 | PA66 + 글라스파이버 |
| (다이어그램을 배선하는) 핀 배치 | 맞춤화됩니다 |
| 케이블 길이 | 맞춤화됩니다 |
| 핀 또는 단말기 | 니켈 도금 또는 금 도금법과 구리 |
| 콘택 저항 | 3 오옴 최대. |
| 절연 저항 | 5M 오옴 분. |
| 작동 온도 | -25C ~ +85C |
| 테스트 | 100%는 테스트를 열고 단락시키고 오배선합니다 |
| 시험 전압 | DC300V 5M ohm/10ms |
| 보증 | 1년이요 |
(다이어그램을 배선하는) 핀 배치
일반적으로 말해서, 핀 배치 (배선도)은 아래와 같이 있을 수 있습니다.
각각 연결기의 4개 핀은 유선입니다. 더 케이블에서 20AWG의 4 전선이 있습니다.
| RP1226 남성 | 신호 | 9-핀 J1939 여성 |
| 8 | 땅 | A |
| 1 | 배터리 전원 | 비 |
| 2 | S-CAN 높은 J1939 | Ｃ |
| 9 | S-CAN 로우인 J1939 | Ｄ |
때때로, 핀 배치 (배선도)은 또한 아래와 같이 있을 수 있습니다.
각각 연결기의 6개 핀은 유선입니다. 더 케이블에서 20AWG의 6 전선이 있습니다.
| RP1226 남성 | 신호 | 9-핀 J1939 여성 |
| 8 | 땅 | A |
| 1 | 배터리 | 비 |
| 2 | S-CAN 높은 J1939 | Ｃ |
| 9 | S-CAN 로우인 J1939 | Ｄ |
| 6 | 깡통 높은 J1708 | Ｆ |
| 13 | 깡통 로우인 J1708 | Ｇ |
핀 배치 (배선도)은 또한 고객들의 요구에 따라 맞춤화될 수 있습니다.
애플리케이션
TMC (ATA의 기술과 유지 위원회) 권고된 실행 RP1226 메시징 표준화에 따르면, 북아메리카에서의 약간의 2019년과 켄워스, 피터빌트, 볼보, 맥과 컨테이너 열차와 같은 더 새로운 대형 화물차는 퓨즈반 근처에, 운전자석 뒤 기세에 택시에 악세사리 커낵터를 갖추고 있습니다. 화물차주는 더 많은 정보를 원하면 본체 빌더 설명서를 확인할 수 있습니다.
J1939, 깡통 또는 J1708으로부터의 데이터를 요구하는 텔레메틱 장치 또는 다른 부품 시장 장치인 연령 (전자적 로깅 디바이스)은 이 RP1226 악세사리 커낵터에 연결되어야 합니다. 그렇지 않았다면, 연결은 워란테이블 않을지도 모릅니다.
만약 J1939 항구가 것 필요한 9개 핀을 가지고 있는 장치가 14 핀 RP1226 악세사리 커낵터를 갖춘 트럭에 연결되면, 이 케이블이 필요합니다.
