제품 소개OBD2 Y 케이블

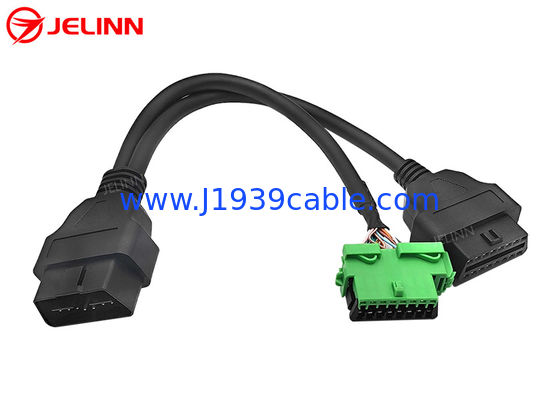

OBD2 OBD-II 남성 - 푸조 및 시트로엥 OBD2 여성 및 OBD2 여성 Y 케이블

OBD2 OBD-II 남성 - 푸조 및 시트로엥 OBD2 여성 및 OBD2 여성 Y 케이블

OBD2 OBD-II Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable
OBD2 OBD-II Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable OBD2 OBD-II Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable

큰 이미지 :  OBD2 OBD-II 남성 - 푸조 및 시트로엥 OBD2 여성 및 OBD2 여성 Y 케이블 최고의 가격

제품 상세 정보:
원래 장소: 중국
브랜드 이름: OEM
인증: RoHS
모델 번호: OBD2 OBDII
결제 및 배송 조건:
최소 주문 수량: 100 PC를
가격: Please email us for prices
포장 세부 사항: PE 부대와 그 후에 판지
배달 시간: 3-30 작업 일
지불 조건: T/T, Payoneer, 서부 동맹, PayPal, L/C
공급 능력: 매달 50000 PC
상세 제품 설명
OBD2 수 플러그의 핀: 구리, 니켈 도금 또는 금 도금 OBD2 암 커넥터의 단자: 구리, 니켈 도금 또는 금 도금
테스트: 100% 개방, 단락 및 배선 오류 테스트 철사: 26AWG, 순동
하이 라이트:

J1962 Y 스플리터

,

푸조 OBD2 Y 케이블

,

시트로엥 J1962 Y 케이블

OBD2 OBD-II 남성 - 푸조 및 시트로엥 OBD2 여성 및 OBD2 여성 Y 케이블


사양



OBD2 수 플러그 표준, 12V/24V
OBD2 수 플러그의 핀 구리, 니켈 도금 또는 금 도금
OBD2 수 플러그 오버몰드 똑바로
푸조 및 시트로엥 OBD2 암 커넥터 원본과 동등
일반적인 OBD2 암 커넥터 표준, KET 단자 포함
OBD2 암 커넥터의 단자 구리, 니켈 도금 또는 금 도금
OBD2 암 커넥터의 오버몰드 똑바로
오버몰드 부품의 재질 PVC
케이블 모양 둥근
철사 26AWG, 순동
OBD2 암수 커넥터의 재질 PA66
핀 할당 또는 핀아웃 맞춤형
케이블 길이 맞춤형
접촉 저항 최대 3옴
절연 저항 최소 5M 옴
작동 온도 -25℃ ~ +85℃
테스트 100% 개방, 단락 및 배선 오류 테스트
테스트 전압 DC300V 5M 옴/10ms
보증 일년


이것은 OBD2 수 플러그의 3단, 교체용 푸조 및 시트로엥 OBD2 암 커넥터 및 일반 OBD2 암 커넥터가 있는 Y 케이블입니다.

일반적인 OBD2 OBDII J1962 암 커넥터는 품질을 견딜 수 있는 KET 단자가 있어 장치를 자주 꽂고 뽑는 테스트 또는 진단 환경에 더 적합합니다.

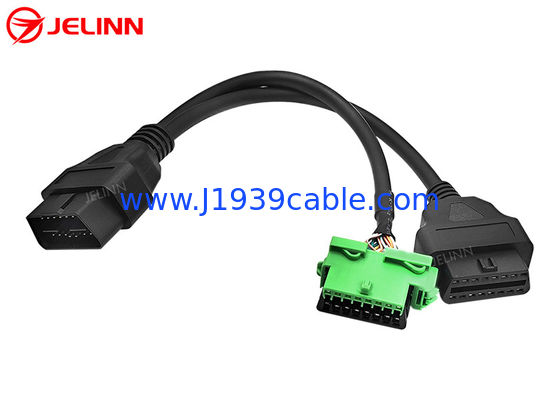

OBD2 OBD-II 남성 - 푸조 및 시트로엥 OBD2 여성 및 OBD2 여성 Y 케이블 0

16핀 OBD2 OBDII 암/수 커넥터 끝에 있는 오버몰딩된 플라스틱 사출 부품으로 인해 케이블이 직선으로 나옵니다.



OBD2 OBD-II 남성 - 푸조 및 시트로엥 OBD2 여성 및 OBD2 여성 Y 케이블 1





OBD2 OBDII 수 플러그 중간의 배플에 틈이 있습니다.이러한 종류의 OBD2 수 플러그는 24V/12V 차량의 OBD2 암 포트에 연결할 수 있습니다.



OBD2 OBD-II 남성 - 푸조 및 시트로엥 OBD2 여성 및 OBD2 여성 Y 케이블 2




핀 할당 또는 핀아웃

핀 할당 또는 핀 출력은 다음과 같을 수 있습니다.



OBD2 수 플러그 푸조 및 시트로엥 OBD2 암 커넥터 일반적인 OBD2 암 커넥터
1 1 /
2 2 2
/
4+5 4+5 4+5
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


이 핀 아웃에 관해서는 OBD2 OBDII 암수 커넥터의 핀 4와 핀 5가 짧은 와이어로 함께 연결됩니다.메인 케이블의 검은색 선은 핀 4 또는 핀 5에 연결됩니다. 9개의 핀이 배선되어 있지만 OBD2 수 플러그에서 일반 OBD2 암 커넥터까지의 케이블에는 26AWG의 8 와이어가 있습니다.푸조 및 시트로엥 OBD2 암 커넥터에 대한 OBD2 수 플러그의 16핀은 모두 유선이므로 OBD2 수 플러그에서 푸조 및 시트로엥 OBD2 암 커넥터까지의 케이블에는 26AWG의 16선이 있습니다.

핀 할당 또는 핀 출력은 다음과 같을 수도 있습니다.



OBD2 수 플러그 푸조 및 시트로엥 OBD2 암 커넥터 일반적인 OBD2 암 커넥터
1 1 1
2 2 2
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


이 핀아웃에 관해서는 OBD2 OBD 암수 커넥터의 16핀 모두가 배선되어 있으므로 두 케이블 모두에 26AWG의 16선이 있습니다.

핀 할당 또는 핀 출력도 필요에 따라 사용자 정의할 수 있습니다.


애플리케이션

이 Y 케이블은 연결하는 데 사용됩니다. 텔레매틱스, IoV 장치, 차량 관리 장치, OBD2 GPS 추적기, OBD2 CAN 프로그래밍 도구, ECU 튜닝 도구 또는 자동차 성능 튜닝 도구를 차량의 16핀 OBD2 암 진단 포트에 연결합니다.



이 OBD2 OBDII Y 케이블은 포트 재배치 또는 여러 텔레매틱스 또는 IoV 장치 연결을 허용합니다.필요한 경우 도구를 사용하여 원래의 Peugeot 및 Citroen OBD2 암 진단 포트를 원래 위치에서 제거한 다음 이 OBD2 Y 케이블 끝에 있는 OBD2 수 플러그를 원래의 Peugeot 및 Citroen OBD2 암 진단 포트에 삽입합니다.Y 끝의 한쪽 끝에 교체용 Peugeot 및 Citroen OBD2 암 커넥터를 다시 설치하여 차량의 OBD2 암 진단 포트의 원래 위치에 다시 설치합니다.그런 다음 텔레매틱스 또는 IoV 장치를 Y 끝의 다른 쪽 끝에 있는 공통 OBD2 암 커넥터에 연결할 수 있습니다.다른 텔레매틱스 또는 튜닝 장치를 원래 위치에 설치된 OBD2 암 커넥터에 연결하거나 이 OBD2 암 커넥터를 향후 진단용으로 사용할 수 있도록 둘 수도 있습니다.교체용 Peugeot 및 Citroen OBD2 암 커넥터를 사용 가능한 상태로 두고 일반 OBD2 암 커넥터에 연결된 텔레매틱스 또는 IoV 장치를 숨기면 패널을 열지 않고 이러한 장치를 설치했다는 사실을 아무도 모를 것입니다.

이 케이블은 또한 OBD2 진단 장치 또는 스캐너를 연결하는 데 사용할 수 있습니다. 오류 코드 판독기 (적절한 소프트웨어와 함께).
