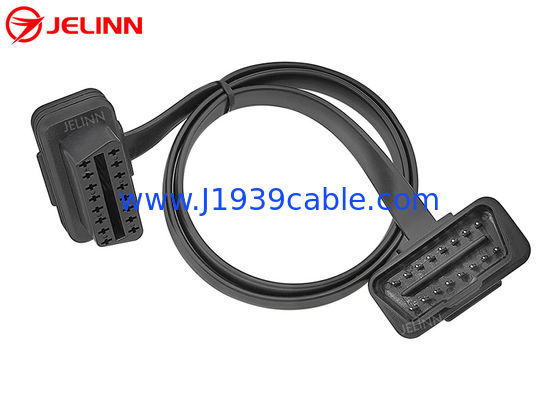

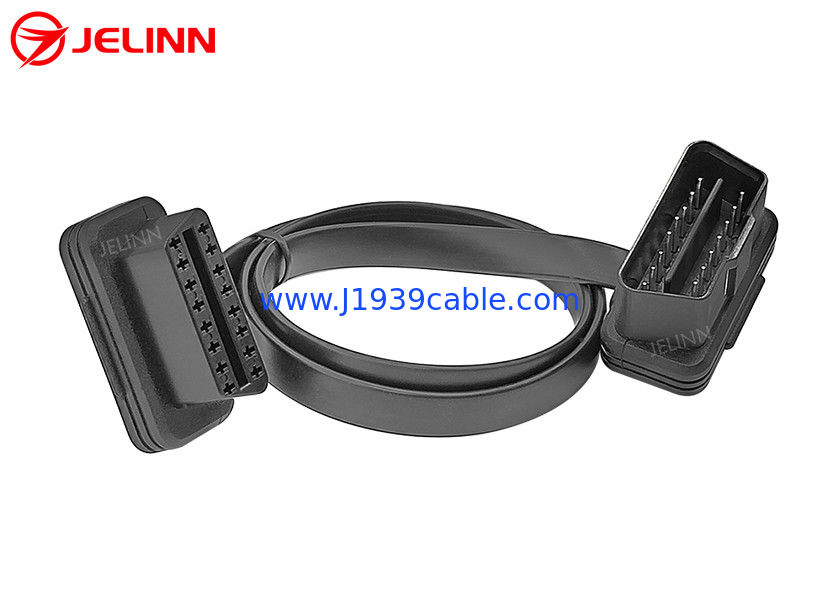

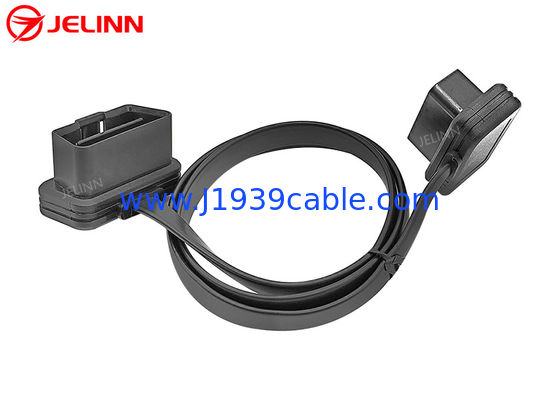

OBD2 OBDII 16핀 J1962 직각 남성-여성 연장 플랫 케이블

OBD2 OBDII 16핀 J1962 직각 남성-여성 연장 플랫 케이블

OBD2 OBDII 16-Pin J1962 Right Angle Male to Female Extension Flat Cable
OBD2 OBDII 16-Pin J1962 Right Angle Male to Female Extension Flat Cable OBD2 OBDII 16-Pin J1962 Right Angle Male to Female Extension Flat Cable

큰 이미지 :  OBD2 OBDII 16핀 J1962 직각 남성-여성 연장 플랫 케이블 최고의 가격

제품 상세 정보:
원래 장소: 중국
브랜드 이름: OEM
인증: RoHS
모델 번호: OBD2 OBDII
결제 및 배송 조건:
최소 주문 수량: 100 PC를
가격: Please email us for prices
포장 세부 사항: PE 부대와 그 후에 판지
배달 시간: 3-30 작업 일
지불 조건: T/T, Payoneer, 서부 동맹, PayPal, L/C
공급 능력: 매달 50000 PC
상세 제품 설명
핀 또는 터미널: 구리, 니켈 도금 또는 금도금 케이블 모양: 플랫 리본
절연 저항: 최소 500만 옴 와이어: 26AWG, 순동
하이 라이트:

케이블을 통해서 obd2 통행

,

obd ii 접합기 케이블

OBD2 OBDII 16핀 J1962 직각 남성-여성 연장 플랫 케이블


사양


OBD2 수 플러그 기준
OBD2 수 플러그 오버몰드 슬림한 디자인, 직각 90도
OBD2 암 커넥터 기준
OBD2 암 커넥터의 오버몰드 슬림한 디자인, 직각 90도
오버몰드 부품의 재질 PVC
케이블 모양 평평한, 얇은
철사 26AWG, 순동
OBD2 암수 커넥터의 재질 PA66
핀 할당 또는 핀아웃 맞춤형
케이블 길이 맞춤형
OBD2 수 플러그의 핀 구리, 니켈 도금 또는 금도금
OBD2 암 커넥터의 단자 구리, 니켈 도금 또는 금도금
접촉 저항 최대 3옴
절연 저항 최소 500만 옴
작동 온도 -25℃ ~ +85℃
테스트 100% 개방, 단락 및 배선 오류 테스트
테스트 전압 DC300V 5M 옴/10ms
보증 일년


우리는 OBD2 OBDII OBD 커넥터 및 플러그의 플라스틱 금형을 만들었습니다.24AWG 또는 26AWG 순동 품질 와이어가 이러한 케이블을 제조하는 데 사용됩니다.연결성과 내구성이 뛰어난 케이블을 항상 만들 수 있습니다.

OBD2 OBDII 암수 커넥터의 끝 부분에 대해 다른 오버몰드를 만들 수 있습니다.그림과 같이 OBD2 OBDII 암수 커넥터 끝에 있는 오버몰드가 마음에 들지 않거나 회사 로고가 있는 자체 오버몰드를 갖고 싶거나 특별한 응용 프로그램 요구 사항이 있는 경우 우리는 할 수 있고 능력이 있습니다. 합리적인 비용으로 새로운 오버몰드를 만들 수 있습니다.또한 주문수량이 5000개 이상인 경우 무료로 제작할 수도 있습니다.



OBD2 OBDII 16핀 J1962 직각 남성-여성 연장 플랫 케이블 0


핀 할당 또는 핀아웃

핀 할당 또는 핀 출력은 다음과 같을 수 있습니다.



OBD2 수 플러그 OBD2 암 커넥터
2 2
4+5 4+5
6 6
7 7
10 10
14 14
15 15
16 16


이 핀 아웃에 관해서는 OBD2 OBDII 암수 커넥터의 핀 4와 핀 5가 짧은 와이어로 함께 연결됩니다.메인 케이블의 검은색 선은 4번 또는 5번 핀에 연결되어 있습니다. 9개의 핀이 배선되어 있지만 메인 케이블에는 26AWG의 8개 와이어가 있습니다.

핀 할당 또는 핀아웃도 다음과 같을 수 있습니다.


OBD2 수 플러그 OBD2 암 커넥터
1 1
2 2
4 4
5 5
6 6
7 7
8 8
9 9
10 10
11 11
12 12
13 13
14 14
15 15
16 16


이 핀아웃은 OBD2 암/수 커넥터의 16핀 모두가 배선되어 있으므로 메인 케이블에는 26AWG의 16가닥이 있습니다.

핀 할당 또는 핀 출력은 필요에 따라 사용자 정의할 수 있습니다.더 많은 핀을 연결할 필요가 없는 경우 필요한 핀만 연결하는 것이 좋습니다. 원재료와 인건비가 저렴하기 때문에 가격을 낮출 수 있습니다.


애플리케이션

이 OBD2 수-암 연장 케이블은 연결하는 데 사용됩니다. 텔레매틱스, IoV 장치, 차량 관리 장치, OBD2 GPS 추적기, OBD2 CAN 프로그래밍 도구, ECU 튜닝 도구 또는 자동차 성능 튜닝 도구를 차량의 16핀 OBD2 암 포트에 연결할 수 있습니다.



일부 자동차에서는 OBD2 OBDII 암 진단 포트가 덮개로 덮여 있습니다.이 차량의 OBD2 OBDII 암 진단 포트에 일부 OBD2 텔레매틱스 또는 IoV 장치를 연결하고 설치하려면 이 케이블이 적합합니다.16핀 OBD2 OBDII 암/수 커넥터 끝에 오버몰딩된 플라스틱 사출 부품으로 인해 케이블이 직각 90도에서 나옵니다.오버몰드는 슬림한 디자인이며 케이블은 평평하고 얇습니다.이러한 기능을 통해 이러한 종류의 OBD2 텔레매틱스 또는 IoV 장치를 이러한 자동차의 OBD2 OBDII 암 진단 포트에 쉽게 연결하고 설치할 수 있습니다.또한 오버몰딩 후 OBD2 수 플러그의 총 두께를 만드는 오버몰드를 만들 수도 있습니다.오버몰딩 후 19mm의 이 OBD2 수 플러그는 Volkswagen Caddy를 포함한 대부분의 자동차에 있는 OBD2 OBDII 암 진단 포트에 삽입할 수 있습니다.

이 케이블은 또한 OBD2 진단 장치 또는 스캐너를 연결할 수 있습니다 오류 코드 판독기 (적절한 소프트웨어 사용) 주로 진단 목적으로 자동차의 OBD2 암 포트.


문의 보내기

웹사이트에서 OBD2, 9핀 J1939 또는 6핀 J1708 케이블, 어댑터 또는 커넥터를 찾지 못했거나 찾을 시간이 없는 경우 OBD2, 9핀 J1939 또는 6핀 J1708 케이블, 어댑터 또는 커넥터에 필요한 문의 보내기(사진이 있으시면 문의시 첨부해주세요.)우리는 또한 모든 OBD2, 9핀 J1939를 사용자 정의할 수 있습니다. 또는 6핀 J1708 케이블, 어댑터 또는 커넥터.
